소방설비기사(전기) 실기 2018년 2회 기출문제풀이 (1~9번)

문제 바로가기

---

01번 – 배선 가닥수, 박스 및 부싱 물량 산출

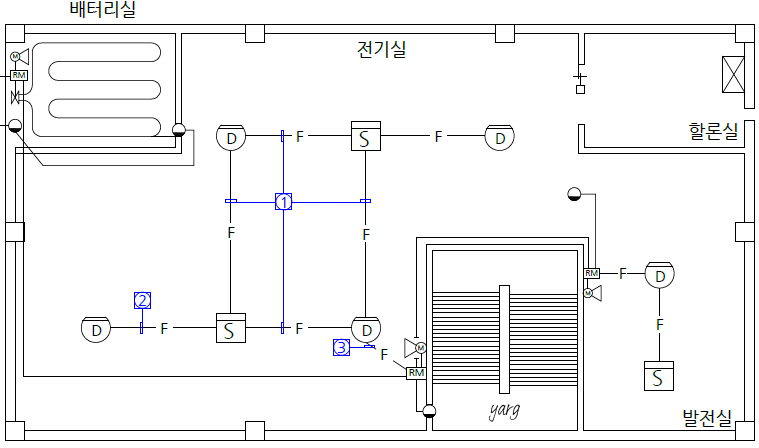

건물에 대한 소방설비의 배선도면을 보고 다음 물음에 답하여라. 배선공사는 후강전선관을 사용한다.

문제	해설
1. 그림기호의 명칭을 작성하여라.	1.
2. 도면에서 ①~③의 배선가닥수를 작성하여라. ① ② ③	2. ① 4가닥 : 회로 2, 회로공통 2 ② 4가닥 : (회로, 회로공통) × 2 ③ 8가닥 : (회로 2, 회로공통 2) × 2
3. 도면에서 물량을 산출할 때 박스는 어떤 박스를 몇 개 사용하여야 하는가?	3. 4각 박스 4개, 8각 박스 16개 ※ 수동조작함(RM), 할론실의 할론제어판넬 : 4각박스 ※ 모터사이렌, 차동식 분포형 감지기의 검출부, 방출표시등, 감지기 : 8각 박스
4. 부싱은 몇 개가 소요되는가?	4. 40개 ※ 부싱 :  전선의 인입 및 인출 시 전선 손상을 방지하는 것으로 전선의 인입과 인출 부분의 개수만큼 사용한다.

02번 – 수신기 시험별 양부판정기준

P형 1급 수신기의 점검에 대한 시험별 양부판정기준을 써라.

문제	해설
1. 회로저항시험	1. 하나의 감지기 회로의 합성저항값이 50 Ω 이하이어야 한다.
2. 공통선시험	2. 공통선에 연결된 경계구역수가 7개 이하이어야 한다.
3. 지구음향장치의 작동시험	3. 해당 지구음향장치가 정상작동하고 음량이 정상이어야 한다.

03번 – 비상콘센트의 전원회로

비상콘센트의 전원회로에 대한 기준에 대하여 빈칸을 완성하여라.

문제	해설
1. 전원회로는 각 층에 있어서 (     )이 되도록 설치할 것	1. 전원회로는 각 층에 있어서 (2 이상)이 되도록 설치할 것
2. 전원회로는 (     )에서 전용회로로 할 것. 다만, 다른 설비 회로의 사고에 따른 영향을 받지 아니하도록 되어 있는 것은 그러지 아니한다.	2. 전원회로는 (주배전반)에서 전용회로로 할 것. 다만, 다른 설비 회로의 사고에 따른 영향을 받지 아니하도록 되어 있는 것은 그러지 아니한다.
3. 콘센트마다 (     )를 설치하여야 하며, (     )가 노출되지 아니하도록 할 것	3. 콘센트마다 (배선용 차단기)를 설치하여야 하며, (충전부)가 노출되지 아니하도록 할 것
4. 하나의 전용회로에 설치하는 비상콘센트는 (     )개 이하로 할 것	4. 하나의 전용회로에 설치하는 비상콘센트는 (10)개 이하로 할 것
	※ 전원회로는 단상교류 220 V인 것으로서, 그 공급용량은 1.5 ㎸A 이상인 것으로 할 것 ※ 개폐기에는 "비상콘센트"라고 표시한 표지를 할 것 ※ 비상콘센트용의 풀박스 등은 방청도장을 한 것으로서, 두께 1.6 ㎜ 이상의 철판으로 할 것  ※ 하나의 전용회로에 설치하는 비상콘센트는 10개 이하로 할 것.  ※ 전선의 용량은 각 비상콘센트의 공급용량을 합한 용량 이상의 것 (비상콘센트가 3개 이상인 경우에는 3개)

04번 – 준비작동식 유수검지장치의 배선가닥수, 배선용도

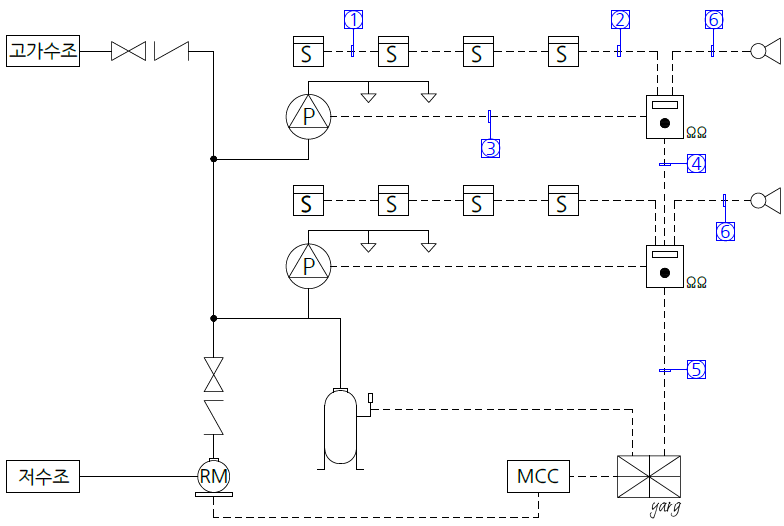

준비작동식 유수검지장치에 관한 배선연결 계통도를 참고하여 ①~⑥까지의 배선 가닥수와 배선의 용도를 써라. 프리액션밸브의 공통선은 하나로 한다.

문제	해설
① 감지기 ↔ 감지기	① 4가닥 : (회로, 회로공통) × 2
② 감지기 ↔ SVP	② 8가닥 : (회로2, 회로공통2) × 2
③ 프리액션밸브 ↔ SVP	③ 4가닥 : 밸브기동, 밸브개방확인, 밸브주의, 공통
④ SVP ↔ SVP(2 Zone)	④ 8가닥 : 전원(+),(-), 감지기 A,B, 사이렌, 밸브기동, 밸브개방확인, 밸브주의
⑤ 2 ZONE일 경우	⑤ 14가닥 : 전원(+),(-), (감지기 A,B, 사이렌, 밸브기동, 밸브개방확인, 밸브주의) × 2
⑥ 사이렌 ↔ SV	⑥ 2가닥 : 사이렌, 공통

05번 – 스포트형 감지기 설치 수량

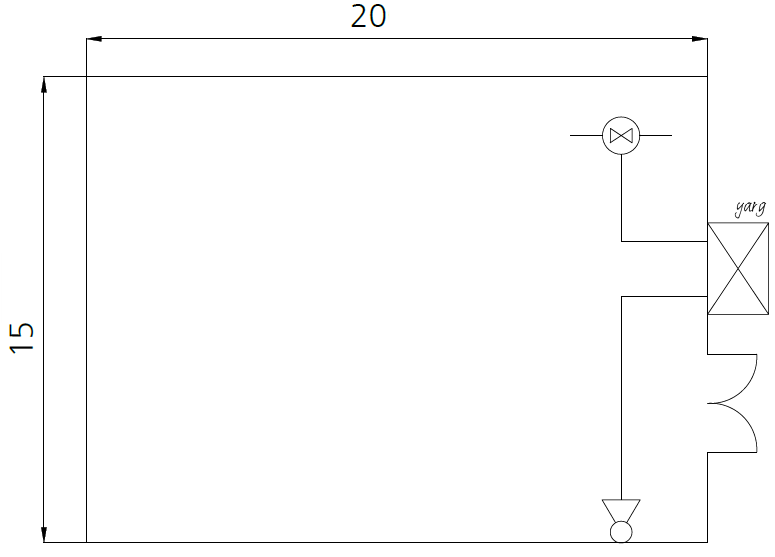

지하 1층의 주차장에 준비작동식 스프링클러설비를 설치하고 차동식 스포트형 감지기 2종을 설치하여 소화설비와 연동하는 감지기 배선을 하려고 한다. 평면도를 참고하여 다음 물음에 답하여라. 해당 실의 층고는 3.5m이고 프리액션밸브와 슈퍼비조리반사이 가닥수에서 공통선은 별도로 사용한다.

문제	해설

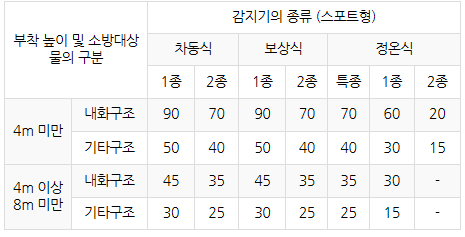

1. 설비에 필요한 감지기 수량을 구하여라.	1. 10개 : (20 X 15) ÷ 70 = 4.29 → 5개 × 2 = 10개 ※ 준비작동식 스프링클러설비는 교차회로설비로 설치하여야 하므로 표에 의한 감지기 수량의 2배로 설치한다. ※ 스포트형 감지기의 설치 면적
2. 설비 및 감지기간 배선도를 작성할 때 배선에 필요한 가닥수는 몇 가닥인지 감지기간 배선도를 작성하고 평면도에 표시하여라.

06번 – 광전식 분리형 감지기 설치기준

광전식 분리형 감지기의 설치기준에 대하여 빈칸을 채워라.

문제	해설
1. 감지기의 (     )은 햇빛을 직접 받지 않도록 설치할 것	1. 감지기의 (수광면)은 햇빛을 직접 받지 않도록 설치할 것
2. 광축은 나란한 벽으로부터 (     ) 이상 이격하여 설치할 것	2. 광축은 나란한 벽으로부터 (0.6m) 이상 이격하여 설치할 것
3. 감지기의 송광부와 수광부는 설치된 (     )으로부터 1m 이내 위치에 설치할 것	3. 감지기의 송광부와 수광부는 설치된 (뒷벽)으로부터 1m 이내 위치에 설치할 것
4. 광축의 높이는 천장 등 높이의 (     ) 이상일 것	4. 광축의 높이는 천장 등 높이의 (80%) 이상일 것
5. 감지기의 광축의 길이는 (     ) 범위 이내일 것	5. 감지기의 광축의 길이는 (공칭감시거리) 범위 이내일 것

07번 – 축전지

예비전원설비로 이용되는 축전지에 대하여 용량환산시간계수표를 참고하여 다음 물음에 답하여라.

<용량환산시간계수>

문제	해설
1. 비상용 조명부하가 40W 120등, 60W 50등이 있다. 방전시간은 30분이며 연축전지 HS형 54셀, 허용최저전압 90V, 최저축전지온도 5℃, 전압은 100V, 보수율은 0.8일 때 축전지 용량을 구하여라.	1. ※ 축전지 용량 C [Ah], 보수율 L, 용량환산시간계수 K, 방전전류 I ※ 공칭전압 = 허용최저전압 ÷ 셀수 = 90 ÷ 54 = 1.667 V/cell → 1.7V로 적용하여 용량환산시간계수를 표에서 구한다.
2. 자기방전량만을 항상 충전하는 부동충전방식은 무엇인가?	2. 세류충전방식
3. 연축전지와 알칼리축전지의 공칭전압은 몇 V/cell인가? ① 연축전지 :  ② 알칼리 축전지 :	3. ① 2 [V/cell] ② 1.2 [V/cell]

08번 – 피난구유도등 설치 제외 장소

피난구유도등 설치 제외장소에 대하여 빈칸을 채워라.

문제	해설
1. 바닥면적이 (     ) 미만인 층으로서 옥내로부터 직접 지상으로 통하는 출입구(외부의 식별이 용이한 경우에 한한다)	1. 바닥면적이 (1000㎡) 미만인 층으로서 옥내로부터 직접 지상으로 통하는 출입구(외부의 식별이 용이한 경우에 한한다)
2. 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 (     ) 이하이고 비상조명등과 유도표지가 설치된 거실의 출입구	2. 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 ( 20m) 이하이고 비상조명등과 유도표지가 설치된 거실의 출입구
3. 출입구가 3 이상 있는 거실로서 그 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 (     ) 이하인 경우에는 주된 출입구 2개소 외의 출입구(유도표지가 부착된 출입구를 말한다)  다만, 공연장·집회장·관람장·전시장·판매시설·운수시설·숙박시설·노유자시설·의료시설·장례식장의 경우에는 그러하지 아니한다.	3. 출입구가 3 이상 있는 거실로서 그 거실 각 부분으로부터 하나의 출입구에 이르는 보행거리가 (30m) 이하인 경우에는 주된 출입구 2개소 외의 출입구(유도표지가 부착된 출입구를 말한다)  다만, 공연장·집회장·관람장·전시장·판매시설·운수시설·숙박시설·노유자시설·의료시설·장례식장의 경우에는 그러하지 아니한다.
4. 거실 각 부분으로부터 쉽게 도달할 수 있는 출입구

09번 – 이산화산토 소화설비 배선 가닥수, 배선 용도

이산화탄소 소화설비의 간선계통도를 참고하여 배선수와 배선의 용도를 작성하여라. 감지기공통선과 전원공통선은 분리해서 사용한다.

문제	해설
① 감지기 ↔ 감지기	① 4가닥 : (회로, 회로공통) × 2
② 감지기 ↔ 감지기	② 8가닥 : (회로2, 회로공통2) × 2
③ 감지기 ↔ 수동조작함	③ 8가닥 : (회로2, 회로공통2) × 2
④ 수동조작함 ↔ 사이렌	④ 2가닥 : 사이렌, 공통
⑤ 수동조작함 ↔ 수신반	⑤ 9가닥 : 전원(+),(-), 감지기A,B, 공통(감지기), 사이렌, 기동스위치, 방출표시등, 방출지연스위치
⑥ 감지기 ↔ 감지기	⑥ 4가닥 : 회로2, 회로공통2
⑦ 감지기 ↔ 수동조작함	⑦ 8가닥 : (회로2, 회로공통2) × 2
⑧ 수동조작함 ↔ 방출표시등	⑧ 2가닥 : 방출표시등, 공통
⑨ 수동조작함(2 Zone) ↔ 수신반	⑨ 14가닥 : 전원(+),(-), 공통(감지기), (감지기A,B, 사이렌, 기동스위치, 방출표시등) × 2, 방출지연스위치
⑩ 수신반 ↔ 솔레노이드 밸브	⑩ 2가닥 : 솔레노이드 밸브, 공통
⑪ 수신반 ↔ 압력스위치	⑪ 2가닥 : 압력스위치, 공통

---
