소방설비기사(전기) 실기 2019년 2회 기출문제풀이 (10~18번)



문제 바로가기

---

▽ ▼ 2019년 2회 기출문제풀이 1~9번 보러가기 ▼ ▽

소방설비기사(전기) 실기 2019년 2회 기출문제풀이 (1~9번)

---

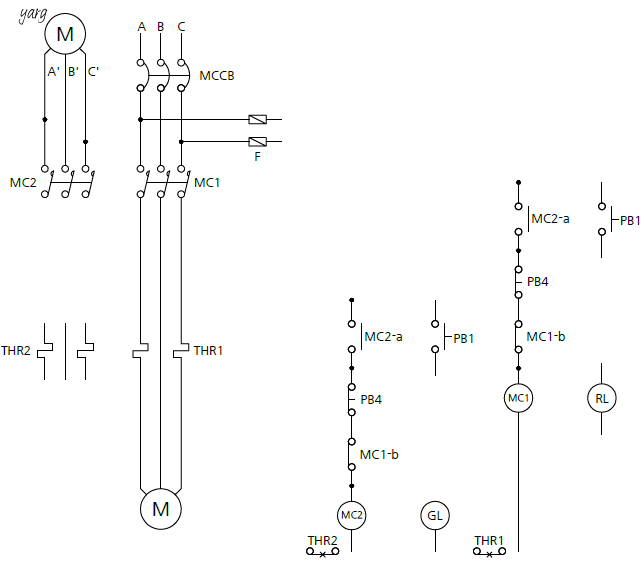

10번 – 시퀀스제어회로 완성하기

상용전원 정전시 예비전원으로 절환되고 상용전원 복구시 자동으로 예비전원에서 상용전원으로 절환되는 시퀀스제어회로의 미완성도를 아래의 제어동작을 참고하여 시퀀스제어도를 완성하여라.

<제어동작> ① MCCB를 투입한 후 PB1을 누르면 MC1이 여자되고 주접점 MC1이 닫히고 상용전원에 의해 전동기M이 회전하고 표시등RL이 점등된다. 또한 보조접점 MC1-a가 폐로되어 자기유지회로가 구성되고 MC1-b가 개로되어 MC2가 작동하지 않는다.  ② 상용전원으로 운전 중 PB3을 누르면 MC1이 소자되어 전동기는 정지하고 상용전원 운전표시등RL은 소등된다. ③ 상용전원의 정전시 PB2를 누르면 MC2가 여자되고 주접점 MC2가 닫혀 예비전원에 의해 전동기M이 회전하고 표시등GL이 점등된다. 또한 보조접점 MC2-a가 폐로되어 자기유지회로가 구성되고 MC2-b가 개로되어 MC1이 작동하지 않는다.  ④ 예비전원으로 운전 중 PB4를 누르면 MC2가 소자되어 전동기는 정지하고 예비전원 운전표시등GL은 소등된다

문제	해설

11번 – 비상조명등 설치기준

국가화재안전기준에서 정하는 비상조명등 설치기준 3가지를 써라.

문제	해설
①  ②  ③	① 특정소방대상물의 각 거실과 그로부터 지상에 이르는 복도, 계단 및 그 밖의 통로에 설치할 것 ② 비상조명등의 조도는 비상조명등이 설치된 장소의 각 부분의 바닥에서 1 ㏓ 이상이 되도록 할 것. ③ 예비전원을 내장하는 비상조명등에는 평상시 점등 여부를 확인할 수 있는 점검스위치를 설치하고 해당 조명등을 유효하게 작동시킬 수 있는 용량의 축전지와 예비전원 충전장치를 내장할 것 ④ 예비전원을 내장하지 않은 비상조명등의 비상전원은 자가발전설비, 축전지설비 또는 전기저장장치(외부 전기에너지를 저장해 두었다가 필요한 때 전기를 공급하는 장치)를 기준에 따라 설치할 것. ⑤ 예비전원과 비상전원은 비상조명등을 20분 이상 유효하게 작동시킬 수 있는 용량으로 할 것

12번 – 전력공급스위치 명칭

상용전원으로부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로부터 전력을 공급받을 수 있도록 자가발전설비축전지설비 또는 전기저장장치를 설치하여야 한다. 상용전원이 정전되어 비상전원이 자동으로 기동되는 경우, 옥내소화전설비 등과 같은 비상용 부하에 전력을 공급하기 위해 사용되는 스위치의 명칭을 써라.

문제	해설
	* 자동 절환 스위치

13번 – 이산화탄소 소화설비의 기동용기가 개방되지 않는 이유

이산화탄소 소화설비의 제어반에서 수동으로 기동스위치를 조작하였으나 기동용기가 개방되지 않았다. 제어반 회로 기판은 정상일 때, 기동용기가 개방되지 않은 이유에 대하여 전기적 원인 4가지를 써라.

문제	해설
①  ②  ③  ④	① 제어반의 공급전원 차단 ② 기동스위치 접점 불량 ③ 기동용 시한계전기(타이머) 불량 ④ 기동용 솔레노이드의 코일 단선 ⑤ 기동용 솔레노이드의 절연 파괴 ⑥ 제어반에서 기동용 솔레노이드에 연결된 배선의 단선 ⑦ 제어반에서 기동용 솔레노이드에 연결된 배선의 오접속

14번 – 전기적 현상의 용어

아래에서 설명하는 현상을 써라.

* 전기제품 등에서 충전전극 간의 절연물 표면에 어떤 원인 (경년변화, 먼지, 기타 오염 물질 부착, 습기, 수분의 영향)으로 탄화 도전로가 형성되어 결국은 지락 단락으로 발전하여 발화하는 현상  * 전기절연재료의 절연성능의 열화현상  * 화재원인조사시 전기기계기구에 의해 나타난 경우

문제	해설
	트래킹 현상

15번 – 저압옥내배선의 금속관공사

저압옥내배선의 금속관공사에 있어서 금속관과 박스그 밖의 부속품은 다음에 의하여 시설하여야 한다. 빈칸에 알맞은 내용을 써라.

문제	해설
아웃렛박스 사이 또는 전선인입구가 있는 기구 사이의 금속관은 (     ) 개소를 초과하는 직각 또는 직각에 가까운 굴곡 개소를 만들어서는 아니 된다. 굴곡 개소가 많은 경우 또는 관의 길이가 (     )m 를 넘는 경우에는 (     )를 설치하는 것이 바람직하다.	아웃렛박스 사이 또는 전선인입구가 있는 기구 사이 금속관은 (3개소)를 초과하는 직각 또는 직각에 가까운 굴곡 개소를 만들어서는 아니된다. 굴곡 개소가 많은 경우 또는 관의 길이가 (30m)를 넘는 경우에는 (풀박스)를 설치하는 것이 바람직하다.

16번 – 불꽃감지기 설치기준

국가화재안전기준에서 정하는 불꽃감지기의 설치기준 3가지를 써라.

문제					해설
①  ②  ③					① 공칭감시거리 및 공칭시야각은 형식승인 내용에 따를 것 ② 감지기는 공칭감시거리와 공칭시야각을 기준으로 감시구역이 모두 포용될 수 있도록 설치할 것 ③ 감지기는 화재감지를 유효하게 감지할 수 있는 모서리 또는 벽 등에 설치할 것 ④ 감지기를 천장에 설치하는 경우에는 감지기는 바닥을 향하여 설치할 것 ⑤ 수분이 많이 발생할 우려가 있는 장소에는 방수형으로 설치할 것

17번 –소화전펌프의 3상 유도전동기의 기동방식

옥내소화전펌프용 3상 유도전동기의 기동방식 3가지를 써라.

문제	해설
①  ②  ③	① Y-△ 기동법 ② 기동보상기법 ③ 리액터기동법

18번 – 논리회로와 타임차트 완성하기

회로를 보고 다음 물음에 답하여라.

문제	해설
1. 회로에 대한 논리회로를 그려라.
2. 회로에 대한 타임차트를 완성하여라.
3. 회로에서 X1과 X2의 b접점의 사용목적은 무엇인가?	3. 인터록 회로 (X1과 X2의 동시투입 방지)
