⭕️ 논리식, 유접점회로, 무접점회로 (2014년 1회)

1. 카르노맵을 이용하여 간략화하고 논리식 작성하기 2. 간략화된 논리식을 유접점회로 및 무접점회로로 나타내기

1. ① 카르노맵 ② 논리식 ※ 카르노맵에서 1이 된 논리식만 가져와 X의 논리식 구성 2.  ① 유접점회로 ② 무접점회로

⭕️ 교차회로방식의 논리식, 무접점회로,  진리표 (2015년 2회)

1. 불대수의 정리를 이용하여 간단한 논리식   2. 무접점회로 3. 진리표

※ 교차회로방식 : 하나의 방호구역 내에 2 이상의 감지기를 설치하여 인접한 2 이상의 화재감지기가 화재를 감지하는 경우 소화설비가 작동되는 방식이다. 1. X = A·B 2. 3.

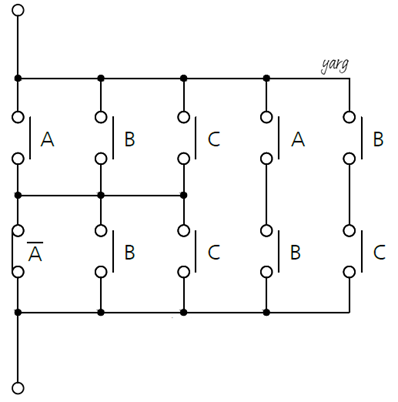

⭕️ 접점수를 최소화하여 스위칭회로 완성하기 (2016년 1회)

1. 논리식을 이용하여 최소화 하기   2. 최소화한 스위칭회로

1.   2.

⭕️ 논리식 및 스위칭 회로 (2016년 4회)

1. 논리식을 이용하여 최소화 하기   2. 최소화한 스위칭회로

1.   2.

⭕️ 논리식과 릴레이회로, 논리회로 (2017년 2회)

* 논리식 Z = (A + B + C)ㆍ(AㆍBㆍC + D) 1. 릴레이회로(유접점회로)   2. 논리회로(무접점회로)

1.   2.

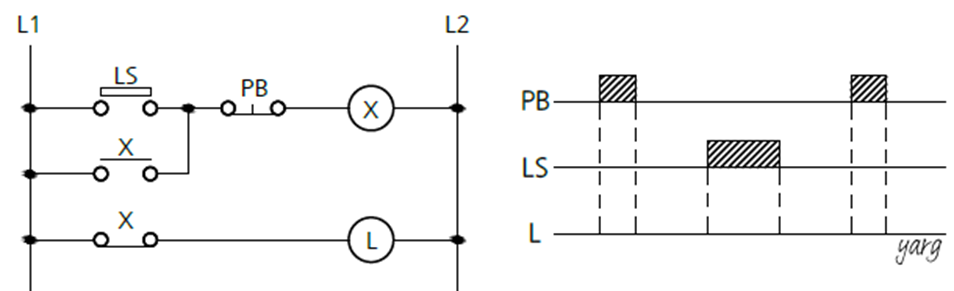

⭕️ 타임차트 작성하기 (2016년 4회)

* 회로에서 램프 L의 작동을 주어진 타임차트에 표시하기 * PB : 누름버튼스위치, LS : 리미트스위치, X : 릴레이 1. 2.

1. 2.

⭕️ 병렬우선회로 수정하기 (2017년 2회)

*누름버튼스위치 PB1 또는 PB2 중 먼저 ON 조작된 측의 램프만 점등되는 병렬우선회로가 되도록 고쳐 그리기 * 추가되는 접점이 있는 경우 최소수만 사용 * PB1측의 계전기는 R1, 램프는 L1 * PB2측의 계전기는 R2, 램프는 L2

⭕️ (2019년 2회)

논리회로와 타임차트 완성하기 회로를 보고 다음 물음에 답하여라. 1. 회로에 대한 논리회로를 그려라. 2. 회로에 대한 타임차트를 완성하여라. 3. 회로에서 X1과 X2의 b접점의 사용목적은 무엇인가?

1. 2. 3. 인터록 회로 (X1과 X2의 동시투입 방지)

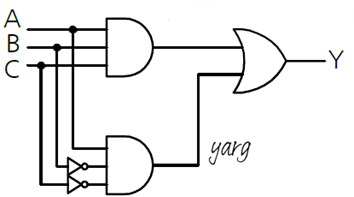

⭕️ 논리회로, 논리식, 등가회로, 유접점회로 (2020년 1회)

1. 논리식으로 가장 간단히 표현하고 과정도 기입   2. AND, OR, NOT 회로를 이용한 등가회로로 그리기   3. 유접점회로로 그리기

1.   2.   3.

⭕️ 진리표, 유접점회로, 무접점회로 (2020년 2회)

* 논리식 1. 유접점 회로 그리기   2. 무접점 회로 그리기   3. A,B,C,Y에 대한 진리표 완성하기

1.   2.   3.

⭕️ 타임차트, 논리식, 유접점회로, 무접점회로 (2020년 3회)

* 3개의 입력 A,B,C 중 어느 것이나 먼저 들어간 입력이 우선 동작하고 출력 X1, X2, X3를 발생시킨다. * 그 다음에 들어가는 신호는 먼저 들어간 신호에 의해서 Lock되어 출력이 없다. 1. 타임차트를 통한 출력 X1, X2, X3에 대한 논리식   2. 타임차트와 같은 동작이 이루어지도록 유접점회로 그리기   3. 타임차트와 같은 동작이 이루어지도록 무접점회로 그리기

1.   2.   3.

⭕️ 유접점시퀀스회로, 논리식, 무접점회로 (2020년 4회)

1. 그림의 유접점 시퀀스회로를 가장 간략화한 논리식   2. 간략화한 논리식을 무접점 논리회로   3. 위 회로를 보고 타임차트를 완성하기

1.   2.   3.

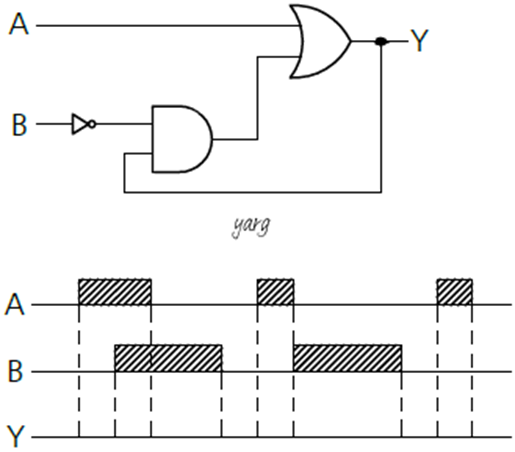

⭕️ 논리회로를 참고하여 타임차트 완성하기 (2020년 5회)

⭕️ 논리식을 보고 유접점회로(릴레이회로)와 무접점회로(논리회로)로 그리기 (2020년 5회)

1.   2.

1. ① 유점점회로   ② 무접점회로   2. ① 유점점회로   ② 무접점회로

⭕️ 타임차트, 논리식, 유접점회로, 무접점회로 (2021년 1회)

1. 타임차트에 적합하게 논리식을 써라. ① X1 : ② X2 : ③ X3 :   2. 타임차트에 적합하게 유접점(시퀀스)회로를 그려라.   3. 타임차트에 적합하게 무접점(논리)회로를 그려라.

1.   2.   3.

⭕️ 진리표, 논리식, 유접점회로, 무접점회로  (2021년 2회)

1. X와 Y를 가장 간략화된 논리식으로 표현히기   2. 논리식을 무접점회로로 그리기   3. 논리식을 유접점회로로 그리기

1. ① X   ② Y   2.   3.

⭕️ 배타적 논리합(Exclusive OR) 회로 (2021년 4회)

* 두 입력상태가 같을 때 출력이 없고 두 입력상태가 다를 때 출력이 생기는 회로를 배타적 논리합(Exclusive OR) 회로라 한다. 1. 회로의 논리식 2. 회로에 대한 유접점 릴레이회로 3. 회로의 타임차트를 완성하기   4. 회로의 진리표를 완성하기

1. 2. 3. 4.

⭕️ 타임차트, 무접점회로 (2022년 1회)

1.   2.

1. ① 타임차트 ② 무접점회로 2. ① 타임차트 ② 무접점회로

⭕️ 진리표, 논리식, 무접점회로, 유접점회로 (2022년 2회)

1. 논리식 ① X ② Y   2. 논리식을 무접점회로로 그리기 3. 논리식을 유접점회로로 그리기

1. ① X ② Y 2. 3.

⭕️ 스위칭회로의 접점수를 최소화하여 논리식을 쓰고 스위칭회로 그리기 (2022년 4회)

1. 논리식 2. 유접점회로

1. 2.

⭕️ 논리회로, 논리식, 시퀀스회로 (2023년 2회)

1. 논리식으로 가장 간단히 표현하기 2. 논리식으로 접점이 가장 적은 유접점 시퀀스 회로 그리기 3. 논리식으로 무접점 논리회로 그리기

1. 2. 3.

⭕️ 시퀀스 제어 회로 완성하기 (2023년 2회)

* 상용전원 정전시 예비전원으로 절환되고 상용전원 복구시 자동으로 예비전원에서 상용전원으로 절환되는 시퀀스제어회로의 미완성도면 완성하기 <동작조건> * MCCB를 투입한 후 PB1을 누르면 MC1이 여자되고 주접점 MC-1이 닫히고 상용전원에 의해 전동기 M이 회전하고 표시등 RL이 점등된다. 또한 보조접점 MC1-a가 폐로되어 자기유지회로가 구성되고 MC1-b가 개로되어 MC2가 작동하지 않는다. * 상용전원으로 운전 중 PB3을 누르면 MC1이 소자되어 전동기는 정지하고 상용전원 운전표시등 RL은 소등된다. * 상용전원의 정전시 PB2를 누르면 MC2가 여자되고 주접점 MC-2가 닫혀 예비전원에 의해 전동기 M이 회전하고 표시등 GL이 점등된다. 또한 보조접점 MC2-a가 폐로되어 자기유지회로가 구성되고 MC2-b가 개로되어 MC1이 작동하지 않는다. * 예비전원으로 운전 중 PB4를 누르면 MC2가 소자되어 전동기는 정지하고 예비전원 운전표시등 GL은 소등된다.

⭕️ 교차회로방식의 논리식, 무접접회로, 진리표 (2023년 4회)

1. 불대수의 정리를 이용하여 간단한 논리식 구하기 2. 무접점회로 3. 진리표 작성하기

1. X = A·B 2. 3. ※ 교차회로방식 : 하나의 방호구역 내에 2 이상의 감지기를 설치하여 인접한 2 이상의 화재감지기가 화재를 감지하는 경우, 소화설비가 작동되는 방식

⭕️ 시퀀스회로 타임차트 (2024년 1회)

시퀀스 회로에서 푸시버튼스위치 PB를 누르고 있을 때, 타이머 T1과 T2, 릴레이 X1, X2, 표시등 PL에 대한 타임차트 완성하기

⭕️ 논리소자에 대한 명칭과 출력에 대한 진리표 완성하기 (2024년 1회)

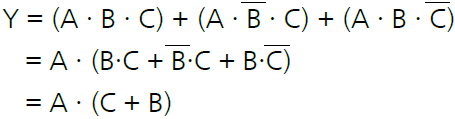

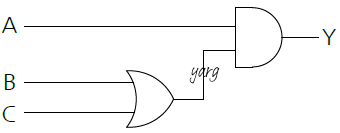

⭕️ 무접점회로, 논리식, 유접점회로 (2024년 2회)

1. 논리식 2. AND, OR, NOT 회로만 사용 무접점 회로 3. 유접점 회로

1. 2. 3.
