소방설비기사(전기) 실기 2019년 4회 기출문제 & 해설



문제 바로가기



01번 – 무선통신보조설비에 사용되는 분배기, 분파기, 혼합기의 기능

1. 분배기 2. 분파기 3. 혼합기

답 1. 신호의 전송로가 분기되는 장소에서 임피던스 매칭과 신호 균등분배를 위해 사용하는 장치 2. 서로 다른 주파수의 합성된 신호를 분리하기 위해서 사용하는 장치 3. 2이상의 입력 신호를 원하는 비율로 조합한 출력이 발생하도록 하는 장치

02번 – 자동화재탐지설비용 공기관식 차동식 분포형 감지기

1. 공기관의 노출부분은 감지구역마다 (    )m 이상이어야 한다. 2. 하나의 검출 부분에 접속하는 공기관의 길이는 (     ) 이하이어야 한다. 3. 공기관과 감지구역의 각 변과의 수평거리는 (     ) 이하이어야 한다. 4. 주유구조부가 비내화구조인 공기관 상호간의 거리는 (     ) 이하이어야 한다. 5. 공기관의 두께와 바깥지름은 각각 (     )㎜, (     )㎜ 이상이어야 한다.

답 1. 감지구역마다 공기관의 노출 부분의 길이는 (20m) 이상이어야 한다. 2. 하나의 검출 부분에 접속하는 공기관의 길이는 (100m) 이하이어야 한다. 3.  공기관과 감지구역의 각 변과의 수평거리는 (1.5m) 이하이어야 한다. 4. 주유구조부가 비내화구조인 공기관 상호간의 거리는 (6m) 이하이어야 한다. ※ 내화구조인 경우 : 9m 5. 공기관의 두께와 바깥지름은 각각 (0.3)㎜, (1.9)㎜ 이상이어야 한다.

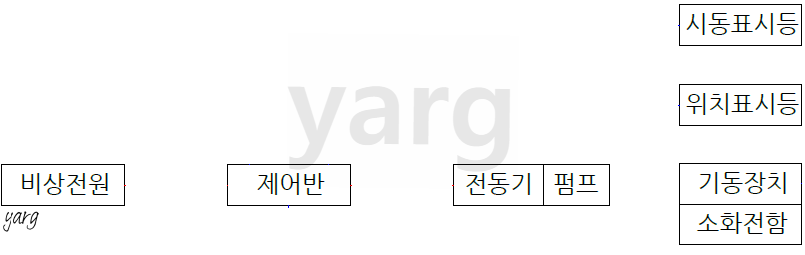

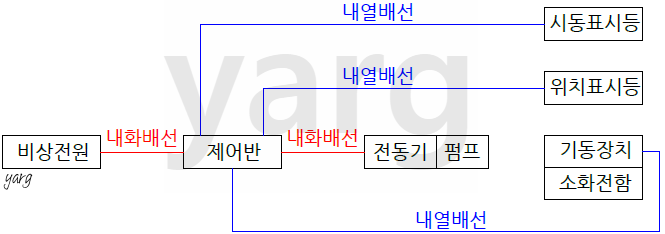

03번 – 옥내소화전설비의 블록선도의 각 구성요소 간에 내화배선, 내열배선, 일반배선 표시하기

답

04번 – 전동기의 기동방식과 전력용 콘덴서 용량 구하기

* 3상 380V, 30㎾의 스프링클러 펌프용 유도전동기 사용 * 전동기의 역률을 기존 60%에서 90%로 개선할 수 있는 전력용 콘덴서 사용 1. 기동방식 2. 전력용 콘덴서 용량 [kVA]

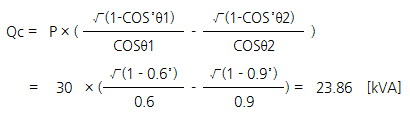

답 1. Y-△ 기동방식 2. ※ 전력용 콘덴서 용량 Qc [kVA], 펌프용량 P [kVA], 기존(개선전) 역률 COS1, 개선후 역률 COS2

05번 – 자동화재탐지설비에 사용되는 감지기의 절연저항시험을 할 때 사용기기와 판정기준 및 측정위치

* 정온식 감지선형 감지기는 제외 1. 사용기기 2. 판정기준 3. 측정위치

답 1. DC 500V 절연저항계 2. 50 ㏁ 이상 3. 절연된 단자간, 단자와 외함간

06번 – 자동화재탐지설비의 광전식 공기흡입형 감지기에 대한 설치개략도

1. 감지기의 동작원리 2. 감지기에서 공기흡입배관망에 설치된 가장 먼 공기흡입지점말단공기흡입구에서 감지부분(수신기)까지 몇 초 이내에 연기를 이송할 수 있는 성능이 있어야 하는가?

답 1. 감지하고자 하는 공간의 공기를 흡입하고, 챔버 내의 압력을 변화시켜 응축시켜 광전식 검치장치로 측정하였을 때 수적의 밀도가 설정치 이상이면 화재신호를 발한다. 2. 120초 이내

07번 – 자동화재탐지설비 수신기의 동시작동시험의 목적

1. 시험의 목적은?

답 1. 감지기 회로 수회선이 동시에 동작하더라도 수신기의 기능에 이상이 없는지 확인

08번 – 저압옥내배선공사의 금속관공사에 이용되는 부품의 명칭

1. 금속상호간을 연결할 때 쓰여지는 배관부속자재  2. 전선의 절연피복을 보호하기 위해 금속관 끝에 취부하는 것  3. 금속관과 박스를 고정시킬 때 쓰여지는 배관부속자재

답 1. 커플링 또는 유니언 커플링 ※ 관이 고정되어 있지 않으면 커플링, 고정되어 있으면 유니언 커플링 2. 부싱 3. 로크너트

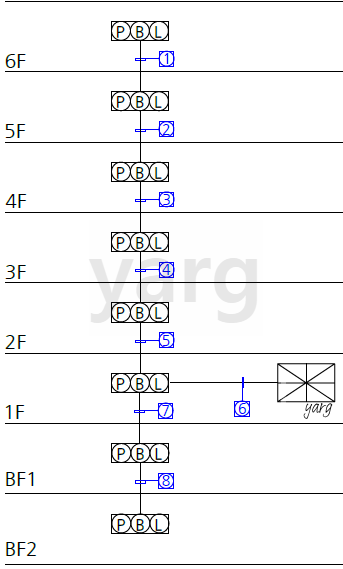

09번 – 조건과 계통도를 참고하여 자동화재탐지설비의 수동발신기 간 연결간선수와 용도

* 선로의 수는 최소로 하고 발신기공통선 1선, 경종 및 표시등 공통선 1선 * 7경계구역이 초과 시 발신기공통선은 1선 추가 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

답 ① 6가닥 : 수동발신기 지구선 1선, 수동발신기 공통선 1선, 수동발신기 응답선 1선, 경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선 ② 7가닥 : 수동발신기 지구선 2선, 수동발신기 공통선 1선, 수동발신기 응답선 1선, 경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선 ③ 8가닥 : 수동발신기 지구선 3선, 수동발신기 공통선 1선, 수동발신기 응답선 1선, 경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선 ④ 9가닥 : 수동발신기 지구선 4선, 수동발신기 공통선 1선, 수동발신기 응답선 1선, 경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선 ⑤ 10가닥 : 수동발신기 지구선 5선, 수동발신기 공통선 1선, 수동발신기 응답선 1선, 경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선 ⑥ 14가닥 : 수동발신기 지구선 8선, 수동발신기 공통선 2선, 수동발신기 응답선 1선, 경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선 ⑦ 7가닥 : 수동발신기 지구선 2선, 수동발신기 공통선 1선, 수동발신기 응답선 1선,경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선 ⑧ 6가닥 : 수동발신기 지구선 1선, 수동발신기 공통선 1선, 수동발신기 응답선 1선,경종선 1선, 표시등선 1선, 경종 및 표시등 공통선 1선

10번 – 스포트형 감지기 설치 개수

* 철근콘크리트 건물에 높이 4.5m, 바닥면적 500㎡인 사무실 * 자동화재탐지설비의 차동식 스포트형 1종 감지기 설치 1. 감지기의 최소 개수 구하기

답 1. 감지기 개수 = 500 ÷ 45 ≒ 11.11개 → 12개 ※ 철근콘크리트 건물 → 내화구조 ※ 높이 4.5m → 4m 이상

11번 – 비상조명등의 설치기준

1. 예비전원을 내장하는 비상조명등에는 평상시 점등 여부를 확인할 수 있는 (     )를 설치하고 해당 조명등을 유효하게 작동시킬 수 있는 용량의 축전지와 예비전원 충전장치를 내장할 것 2. 예비전원을 내장하지 아니하는 비상조명등의 비상전원은 자가발전설비 또는 (     ) 또는 (     )(외부 전기너지를 저장해 두었다가 필요할 때 전기를 공급하는 장치)를 기준에 따라 설치할 것 3. 비상조명등을 (     ) 이상 유효하게 작동시킬 수 있는 용량으로 할 것 다만, 다음의 특정소방대상물의 경우에는 그 부분에서 피난층에 이르는 부분의 비상조명등을 (     ) 이상 유효하게 작동시킬 수 있는 용량으로 하여야 한다. 4. 지하층을 제외한 층수가 (     ) 이상의 층 5. 지하층 또는 지하층 또는 무창층으로서 용도가 도매시장 ‧소매시장 ‧여객자동차터미널 ‧지하역사 또는 (     )

답 1. 예비전원을 내장하는 비상조명등에는 평상시 점등 여부를 확인할 수 있는 (점검스위치)를 설치하고 해당 조명등을 유효하게 작동시킬 수 있는 용량의 축전지와 예비전원 충전장치를 내장할 것 2. 예비전원을 내장하지 아니하는 비상조명등의 비상전원은 자가발전설비 또는 (축전지설비) 또는 (전기저장장치)(외부 전기너지를 저장해 두었다가 필요할 때 전기를 공급하는 장치)를 기준에 따라 설치할 것 3. 비상조명등을 (20분) 이상 유효하게 작동시킬 수 있는 용량으로 할 것 다만, 다음의 특정소방대상물의 경우에는 그 부분에서 피난층에 이르는 부분의 비상조명등을 (60분) 이상 유효하게 작동시킬 수 있는 용량으로 하여야 한다. 5. 지하층을 제외한 층수가 (11층) 이상의 층 5. 지하층 또는 지하층 또는 무창층으로서 용도가 도매시장 ‧소매시장 ‧여객자동차터미널 ‧지하역사 또는 (지하상가)

12번 – 자동화재탐지설비와 프리액션 스프링클러설비의 회선수

* 자동화재탐지설비와 프리액션 스프링클러설비의 계통도 * 감지기 공통선과 전원 공통선은 분리해서 사용 * 프리액션밸브용 압력스위치, 탬퍼스위치 및 솔레노이드밸브의 공통선은 1가닥 사용 1. ① ~ ⑧의 회선수와 용도 구하기 ①  ② ③ ④ ⑤ ⑥ ⑦ ⑧

답 ① 2가닥 : 지구, 지구공통 ② 4가닥 : (지구, 지구공통) × 2 ③ 6가닥 : 지구, 지구공통, 경종, 표시등, 공통(경종,표시등), 응답 ④ 2가닥 : 지구, 지구공통 ⑤ 4가닥 : (지구, 지구공통) × 2 ⑥ 2가닥 : 사이렌, 공통 ⑦ 4가닥 : 공통, 압력스위치, 탬퍼스위치, 솔레노이드 밸브 ⑧ 10가닥 : 전원(+),(-), 감지기A,B, 감지기공통, 압력스위치, 탬퍼스위치, 솔레노이드밸브, 사이렌

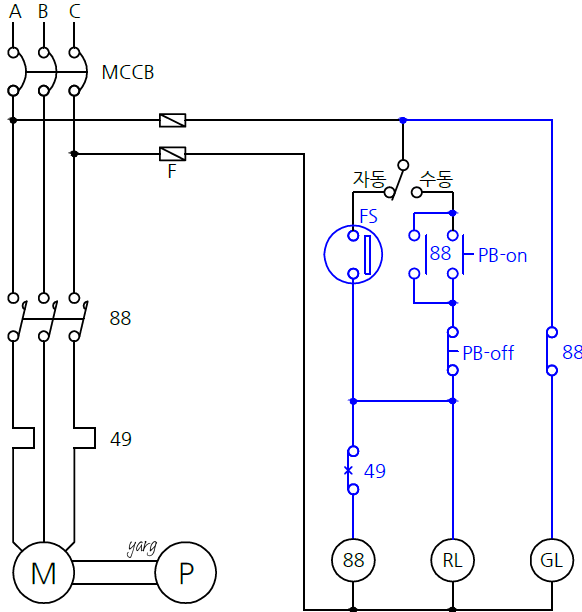

13번 – 플로트스위치에 의한 펌프모터의 레벨제어에 대한 동작조건 및 미완성 회로도

* 전원이 인가되면 GL램프가 점등 * 자동일 경우 플로트스위치가 붙으면(동작하면) RL램프가 점등되고 전자접촉기88이 여자되어 GL램프가 소등되며 펌프모터가 동작 * 수동일 경우 누름버튼스위치 PB-on을 시키면 전자접촉기 88이 여자되어 RL램프가 점등되고 GL램프가 소등되며 펌프모터가 동작 * 수동일 경우 누름버튼스위치 PB-off를 시키거나 계전기 49가 동작하면 RL램프가 소등되고 GL램프가 점등되며 펌프모터가 정지 * 기구 : 전자접촉기88 1개, a접점 1개, PB-on접점 1개, PB-off접점 1개, RL램프 1개, GL램프 1개, 계전기49 b접점 1개, 플로트스위치FS 1개 1. 미완성 회로도를 완성하기 2. 49와 MCCB의 우리말 명칭 ① 49 :  ② MCCB :

답 1. 2. ① 열동계전기 ② 배선용차단기

14번 – 감지기회로의 배선

1. 송배전방식에 대하여 설명하기 2. 교차회로방식의 방식에 대하여 설명하기 3. 교차회로방식의 적용설비 5가지 ① ② ③ ④ ⑤

답 1. 도통시험을 용이하게 하기 위해 배선의 도중에서 분기하지 않는 방식이다. 2. 하나의 담당구역 내에 2이상의 감지기 회로를 설치하고 2이상의 감지기회로가 동시에 감지되는 때에 설비가 작동하는 방식으로 감지기의 오동작을 방지하기 위한 방식이다.​ 3. ① 이산화탄소 소화설비 ② 준비작동식 스프링클러설비 ③ 일제살수식 스프링클러설비 ④ 할론소화설비 ⑤ 분말소화설비 ⑥ 할로겐화합물 및 불활성기체소화설비

15번 – 전기기기의 영문약자

1. 누전경보기 2. 누전차단기 3. 영상변류기 4. 전자접촉기

답 1. ELD 2. ELB 3. ZCT 4. MC

16번 – 수신기 공통선 시험목적과 시험방법

자동화재탐지설비의 수신기에서 공통선을 시험하는 목적과 그 시험방법에 대해 써라. 1. 목적 2. 시험방법

답 1. 하나의 공통선에 접속된 경계구역이 7개 이하인지 확인하기 위함이다.  2. 수신기 내의 접속단지의 공통선 1선을 제거한 후, 회로도통시험의 예에 따라 도통시험스위치를 누르고 회로선택스위치를 차례로 회선시킨 후 전압계 또는 표시등을 확인하여 단선을 지시한 경계구역의 회선수를 확인한다.

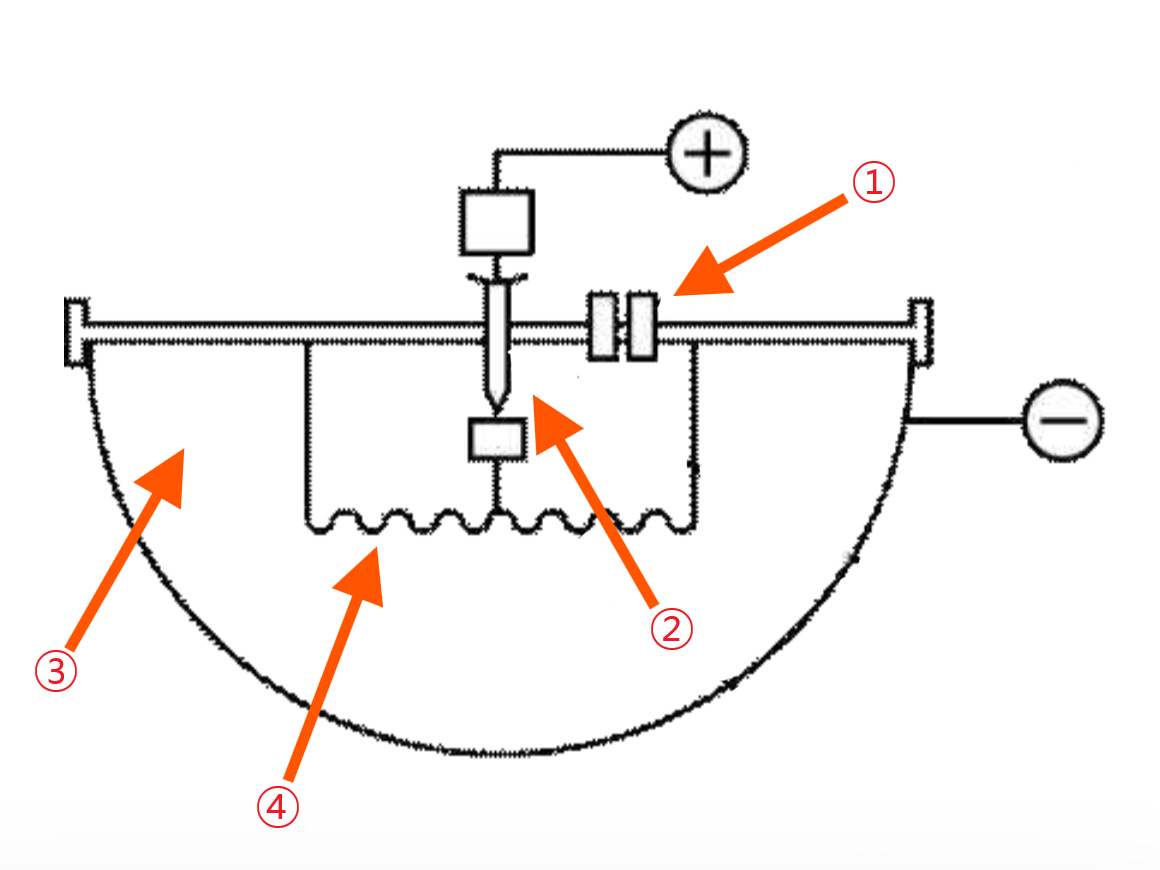

17번 – 차동식 스포트형 감지기의 구조

① ② ③ ④

답 ① 리크공 : 감지기의 오작동 방지한다. ② 고정접점 : 가동점접과 접촉되어 화재신호를 발생한다. ③ 감열실 : 열을 유효하게 받는다. ④ 다이어프램 : 공기팽창에 의해 점점이 잘 말려 올라가게 한다.

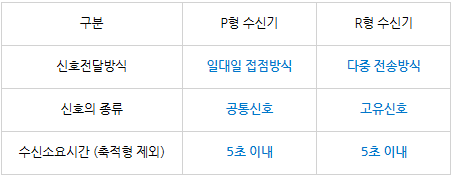

18번 – 자동화재탐지설비의 P형 수신기와 R형 수신기의 차이점

1. 신호전달방식 ① P형 수신기 ② R형 수신기 2.신호의 종류 ① P형 수신기 ② R형 수신기 3. 수신소요시간 (축적형 제외) ① P형 수신기 ② R형 수신기

답 1. ① 일대일접점방식 ② 다중전송방식 2. ① 공통신호 ② 고유신호 3. ① 5초 이내 ② 5초 이내

---
