소방설비기사(전기) 실기 2015년 1회 기출문제풀이 (1~9번)

문제 바로가기

---

01번 – 저항값 구하기

아래 그림의 △결선회로와 등가인 Y결선회로의 a,b,c의 저항값(Ω)을 구하여라.

문제	해설
	A = 6 Ω, B = 5 Ω, C = 4 Ω
a 값?
b 값?
c 값?

02번 – 전선의 최소 굵기 [㎟] 구하기

38 ㎟의 저압 옥내 간선에서 분기하여 8m 지점에 분기회로용 과전류차단기를 그림과 같이 설치하려고 할 때, AB 구역에 사용할 전선의 최소 굵기[㎟]를 구하여라.

문제	해설
	※ 분기차단기는 3m 이하에 설치한다. ※ 분기차단기를 8m 이하에 설치할 수 있는 경우 : 간선보효용 과전류차단기의 허용전류의 35% 이상의 허용전류를 갖는 경우 가능하다. ⇒ 간선보호용 차단기 : 120A 120 × 35% = 42A ⇒ 허용전류가 42A 이상인 전선의 공칭단면적은 5.5[㎟] 이다.

03번 – 가닥수, 계통도 구하기

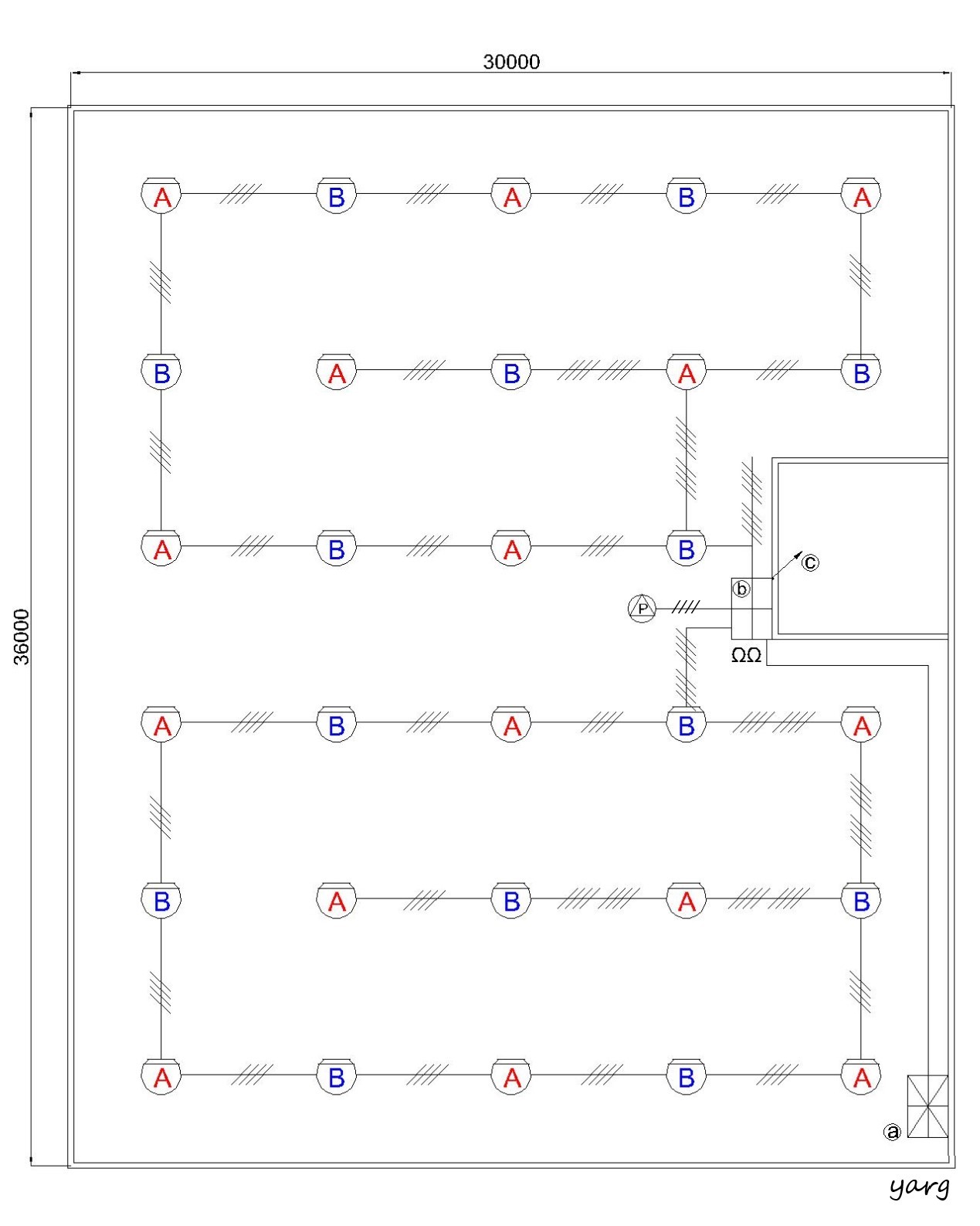

준비작동식 스프링클러설비의 도면을 보고 각 물음에 답하여라.

문제	해설
1. ⓐ, ⓑ의 명칭을 작성하여라 ⓐ ⓑ	1. ⓐ 슈퍼비조리 판넬 ⓑ 수신반
2. 도면에 가닥수를 표시하여라.
3. 모든 층의 평면은 동일하고, 수신반은 1층에 설치되어 있을 때 3층 건물의 계통도를 그리시오.

04번 – 교차회로방식을 적용하지 않아도 되는 감지기

이산화탄소 소화벌시의 화재안전기준에서 정하는 화재감기지회로는 교차회로방식으로 하여야 한다. 교차회로방식을 적용하지 않아도 되는 감지기 종류 5가지를 작성하여라.

문제	해설
1.	1. 불꽃감지기 2. 분포형 감지기 3. 복합형 감지기 4. 광전식 분리형 감지기 5. 정온식 감지선형 감자기 6. 아날로그 방식의 감지기 7. 다신호 방식의 감지기 8. 축적 방식의 감지기
2.
3.
4.
5.

05번 – 기호, 가닥수, 부싱 수량 구하기

후강전선관을 사용하여 배관공사를 한 소방설비 배선도면을 참고하여 물음에 답하여라.

문제	해설
1. 기호 ⓐ ~ ⓕ의 명칭을 작성하여라. ⓐ ⓑ ⓒ ⓓ ⓔ ⓕ	1.
2. ① ~ ③ 배선의 가닥수 구하여라. ① ② ③	2.  ① 4가닥 : 지구2, 지구공통2 ② 4가닥 : (지구, 지구공통) × 2 ③ 8가닥 : (지구2, 지구공통2) × 2
3. 도면에서 물량 산출 시 사용하여야 하는 박스와 수량을 구하여라.	3. 4각 박스 4개 : RM 3, Halon control panel 8각 박스 16개 : 감지기 8, 방출 표시등 4, 사이렌 3, 차동식 분포형 감지기의 검출부 1
4. 부싱의 필요한 수량을 구하여라.	4. 40개 ※ 부싱은 전선의 손상방지를 위해 사용하는 것으로 박스와 배관이 연결되는 부위에 설치한다. 그러므로 해당 부분을 세어주면 됩니다.

06번 – 가닥수 및 용도 작성하기

프리액션 스프링클러설비의 계통도를 참고하여 가닥수와 용도를 작성하여라. 압력스위치, 탬퍼스위치, 솔레노이드밸브용 공통선은 분리해서 사용하도록 한다.

문제	해설
① ② ③ ④ ⑤ ⑥	① 4가닥 : 전원 (+),(-), 신호선2 ② 8가닥 : 전원 (+),(-), 감지기2, 사이렌, 압력스위치, 탬퍼스위치, 솔레노이드밸드 ③ 4가닥 : (지구(감지기), 지구공통) × 2 ④ 4가닥 : (지구(감지기), 지구공통) × 2 ⑤ 2가닥 : 사이렌, 공통 ⑥ 6가닥 : 압력스위치2, 탬퍼스위치2, 솔레노이드밸브2

07번 – 가닥수 작성하기

지하 1층부터 지상 9층으로 이루어져 있는 건물의 연면적이 4500㎡이다. 이 건물에 설치된 자동화재탐지설비의 계통도를 보고 간선의 전선 가닥수와 각 전선의 용도를 작성하여라. 전선은 최소 전선수를 사용한다.

문제

해설

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

① 7가닥 : 지구2, 지구공통, 경종, 표시등, 공통(경종, 표시등), 응답 ② 8가닥 : 지구3, 지구공통, 경종, 표시등, 공통(경종, 표시등), 응답 ③ 9가닥 : 지구4, 지구공통, 경종, 표시등, 공통(경종, 표시등), 응답 ④ 10가닥 : 지구5, 지구공통, 경종, 표시등, 공통(경종, 표시등), 응답 ⑤ 11가닥 : 지구6, 지구공통, 경종, 표시등, 공통(경종, 표시등), 응답 ⑥ 12가닥 : 지구7, 지구공통, 경종, 표시등, 공통(경종, 표시등), 응답 ⑦ 13가닥 : 지구8, 지구공통2, 경종, 표시등, 공통(경종, 표시등), 응답 ⑧ 14가닥 : 지구9, 지구공통2, 경종, 표시등, 공통(경종, 표시등), 응답 ⑨ 6가닥 : 지구, 지구공통, 경종, 표시등, 공통(경종, 표시등), 응답 ⑩  17가닥 : 지구11, 지구공통2, 경종, 표시등, 공통(경종, 표시등), 응답 ※ 지구선 7가닥 초과시 지구공통선 1선 추가해야 합니다.

08번 – 펌프용 전동기의 용량 구하기

유량 2400lpm, 양정 100m인 스프링클러설비용 펌프의 전동기 용량 [㎾]을 구하여라. 펌프의 효율은 0.6, 전달계수는 1.1이다.

문제	해설
	※ 펌프용 전동기 용량 P[㎾], 여유계수 K, 양수량 Q[㎥/s], 양정 H[m]

09번 – 간선계통도 그리기

.일제명동방식의 경계구역이 5회로이며 수신기는 P형 5회로 수신기를 사용하는 자동화재탐지설비의 간설계통도를 그리고 전선수를 표기하여라.

문제	해설

---
