소방설비기사(전기) 실기 2022년 1회 기출문제풀이 (10~18번)



문제 바로가기

---

▽ ▼ 2022년 1회 기출문제풀이 1~9번 보러가기 ▼ ▽

소방설비기사(전기) 실기 2022년 1회 기출문제풀이 (1~9번)

---

10번 – 가요전선관 공사

가요전선관 공사에서 다음에 사용되는 재료의 명칭을 써라.

문제	해설
1. 가요전선관과 박스의 연결	1. 커넥터
2. 가요전선관과 스틸전선관의 연결	2. 콤비네이션 커플링
3. 가요전선관과 가요전선관의 연결	3. 스플리트 커플링

11번 – 연기감지기 설치

그림과 같은 복도 중심선의 길이가 90m인 구부러진 복도에 연기감지기 2종과 연기감지기 3종을 각각 설치하고자 할 때, 각각의 도면에 소방도시기호를 이용하여 연기감지기를 그려 넣고 복도 끝과 감지기간 및 감지기 상호간의 설치간격 [m]을 도면상에 표기하여라.

문제	해설
1. 연기감지기 2종 설치하는 경우의 도면을 그려라.	1.
2. 연기감지기 3종 설치하는 경우의 도면을 그려라.	2.
	※ 연기감지기 설치기준   - 복도 및 통로에 있어서는 보행거리 30m 마다 (3종은 20m 마다)   - 계단 및 경사로에 있어서는 수직거리 15m 마다 (3종은 10m 마다)  1개 이상 설치한다.

12번 – 연기감지기 설치 수량, 경계구역

내화구조인 특정소방대상물의 평면도를 참고하여, 감지기의 부착높이는 5m 일 때의 다음 물음에 답하여라.

문제	해설
1. 연기감지기 2종을 설치할 경우 각 실에 소요되는 수량을 산출하여라. ① A실 ② B실 ③ C실 ④ D실 ⑤ E실	1. ① 1개 : (7 × 10) ÷ 75 = 0.933 ② 4개 : (15 × 20) ÷ 75 = 4 ③ 2개 : (15 × 10) ÷ 75 = 2 ④ 3개 : (16 × 10) ÷ 75 = 2.133 ⑤ 4개 : (8 × 30) ÷ 75 = 3.2 ※
2. 도면 전체에 대한 경계구역수를 계산하여라.	2. 2 경계구역 : 920 ÷ 600 = 1.533 ※ 전체면적 : (8+15) × 40 = 920 [m2] ※ 하나의 경계구역의 면적은 600m2 이하로 하고 한변의 길이는 50m이하로 할 것

13번 –  타임차트, 무접점회로

주어진 회로를 참고하여 타임차트 및 무접점회로를 그려라.

문제	해설
1. ① 타임차트 ② 무접점회로	① ②
2. ① 타임차트 ② 무접점회로	2. ① ②

14번 – 경계구역수

그림을 보고 자동화재탐지설비의 경계구역의 수를 구하여라.

문제	해설

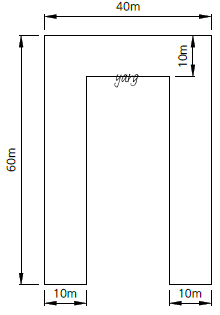

1.	1. 3 경계구역 ; ① + ② = 2+1 = 3 ① 길이가 50m 초과인 부분 →  (60-10)m : 2 경계구역 ② (40 × 10 = 400m2) ÷ 600 = 0.667 → 1 경계구역

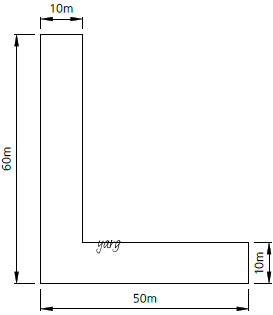

2.	2. 2 경계구역 ; ① + ② = 1+1 = 2 ① 길이가 50m 초과인 부분 → (60-10)m : 1 경계구역 ② (50 × 10 = 500m2) ÷ 600 = 0.833 → 1 경계구역
	※ 하나의 경계구역의 면적은 600m2 이하로 하고 한변의 길이는 50m이하로 할 것

15번 – 자동화재탐지설비 중계기

자동화재탐지설비의 중계기에 대한 설치기준 3가지를 써라.

문제	해설
①  ②  ③	① 조작 및 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해 받을 우려가 없는 장소에 설치할 것 ② 수신기에 직접 감지기회로의 도통시험을 행하지 않는 것에 대하여는 수신기와 감지기 사이에 설치할 것 ③ 수신기에 따라 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원입력측의 배선에 과전류차단기를 설치하고 해당 전원의 정전이 즉시 수신기에 표시되는 것으로하며 상용전원 및 예비전원의 시험을 할 수 있도록 할 것

16번 – 비상방송설비 확성기회로의 결선도

비상방송설비의 확성기회로에 음량조정기를 설치할 때, 결선도를 완성하여라.

문제					해설

17번 –  화재안전기술기준의 큐비클형 설치기준

소방시설용 비상전원수전설비의 화재안전기술기준의 큐비클형 설치기준에 대하여 적어라.

문제	해설
1. (      ) 또는 공용큐비클식으로 설치할 것	1. (전용큐비클) 또는 공용큐비클식으로 설치할 것
2. 외함은 두께 (     ) 이상의 강판과 이와 동등 이상의 강도와 (     )이 있는 것으로 제작하여아 하며, 개구부에는 (     ) 방화문, (     ) 방화문 또는 (     ) 방화문으로 설치할 것	2. 외함은 두께 (2.3mm) 이상의 강판과 이와 동등 이상의 강도와 (내화성능)이 있는 것으로 제작하여아 하며, 개구부에는 (60분+) 방화문, (60분) 방화문 또는 (30분) 방화문으로 설치할 것
3. 외함에 수납하는 수전설비, 변전설비와 그 밖의 기기 및 배선은 외함의 바닥에서 (     )(시험단자, 단자대 등의 충전부는 (     )) 이상의 높이에 설치할 것	3. 외함에 수납하는 수전설비, 변전설비와 그 밖의 기기 및 배선은 외함의 바닥에서 (10cm)(시험단자, 단자대 등의 충전부는 (15cm)) 이상의 높이에 설치할 것

18번 – 전압강하 구하

수신기로부터 배선거리가 100m인 위치에 제연설비의 댐퍼가 설치되어 있고, 수신기는 정전압 출력이며, 단상 2선식, 전선은 지름이 1.5mm인 HFIX를사용하며 소모전류는 1A 이다. 댐퍼가 동작할 때 전압강하는 몇 인지 계산하여라.

문제	해설
	※ 전압강하 e [V], 거리 L [m], 전류 I [A], 전선의 굵기 A [mm2] ※ 전선의 굵기 A  =  π × (반지름)² =  π × (1.5÷2)² = 1.77 [mm2]
