소방설비기사(전기) 실기 2022년 2회 기출문제풀이 (1~9번)



문제 바로가기

---

01번 – 유도등의 비상전원

유도등의 비상전원에 대하여 다음 물음에 답하여라.

문제	해설
1. 비상전원은 어느 것으로 하며 그 용량은 해당 유도등을 유효하게 몇 분 이상 작동시킬 수 있어야 하는가? ① 비상전원의 종류 :  ② 시간 :	1. ① 축전지 ② 20분
2. 유도등의 설치장소가 지하층으로서 도매시장인 경우 비상전원의 용량은 유도등을 유효하게 몇 분 이상 작동시킬 수 있어야 하는가?	2. 60분
	※ 유도등 비상전원 설치기준   - 유도등을 20분이상 유효하게 작동시킬 수 있는 용량으로 할 것   - 다음의 특정소방대상물은 피난층에 이르는 부분의 유도등을 60분 이상 작동시킬수 있는 용량으로 할 것      → 지하층을 제외한 층수가 11층 이상의 층      → 지하층 또는 무창층으로서 용도가 도매시장, 소매시장, 여객자동차터미널, 지하역사 또는 지하상가

02번 –

전압은 3상 380V 전동기의 용량은 15kW인 스프링클러설비용 펌프의 유도전동기의 역률이 85%일 때 이 역률을 95%로 개선하고자 하는 경우 다음 물음에 답하여라.

문제	해설
1. 필요한 전력용 콘덴서의 용량 [kVA]을 구하여라.	1. ※ 전력용 콘덴서 용량 Qc [kVA], 전동기 용량 P[㎾], 개선전 역률 COSθ1, 개선후 역률 COSθ2
2. 주파수가 60Hz인 경우에 콘덴서의 용량 [µF]을 구하여라.	2. ※ 콘덴서의 용량 C [µF], 전력용 콘덴서 용량 Qc [VA], 주파수 f [Hz], 전압 V [V]

03번 – 자동화재탐지설비의 경계구역의 수

주어진 평면도에서 자동화재탐지설비의 경계구역의 수를 구하여라.

문제	해설
1.	1. 3 경계구역 : ① + ② = 2 + 1 = 3 ① 50m 초과하는 부분 : (60-10) × 10 = 500 m2 → 2 경계구역 ② 40 × 10 = 400 m2 → 1 경계구역
2.	2. 2 경계구역 ; ① + ② = 1 + 1 = 2 ① 50m 초과하는 부분 : (60-10) × 10 = 500 m2 → 1 경계구역 ② (50 × 10) = 500 m2 → 1 경계구역
	※ 경계구역 산정기준   - 하나의 경계구역의 면적은 600m2이하로 하고 한 변의 길이는 50m 이하로 할 것.

04번 – 감시전류, 동작전류 구하기

P형 1급 수신기와 감지기간의 배선회로에 종단저항 11kΩ, 릴레이저항 500Ω, 배선저항은 40Ω 인 회로의 전압이 직류 24V일 때 다음 물음에 답하여라.

문제	해설
1. 감시상태의 감시전류 [mA]를 구하여라.	1. ※ 회로전압 V [V], 종단저항 Re [Ω], 배선저항 Rl [Ω], 릴레이저항 Rr [Ω]
2. 감지기가 동작할 때의 동작전류 [mA]를 구하여라.	2. ※ 회로전압 V [V], 배선저항 Rl [Ω], 릴레이저항 Rr [Ω]

05번 – 차동식, 광전식 스포트형 감지기의 수량 구하기.

주요구조부가 내화구조인 가로길이 35m, 세로길이 20m인 장소에 차동식 스포트형 감지기 2종를 설치하는 경우와 광전식 스포트형 감지기 2종를 설치하는 경우 다음 물음에 답하여라. 감지기의 설치 높이는 3.3m이다.

문제	해설

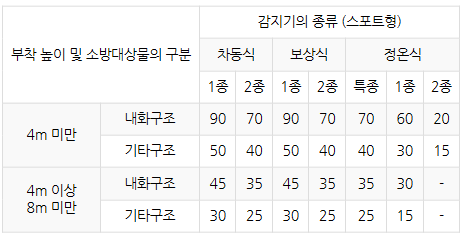

1. 차동식 스포트형 감지기 2종의 소요개수를 구하여라.	1. 10개 ; (35 × 20) ÷ 70 = 10 ※
2. 광전식 스포트형 감지기 2종의 소요개수를 구하여라.	2. 5개 ; (35 × 20) ÷ 150 = 4.667 ※

06번 – 전압강하 구하기

수신기에서 60m 떨어진 곳에 지하 1층, 지상 6층이고 연면적 5000m2인 공장에 자동화재탐지설비를 설치하였다. 이 공장의 지상 1층에서 화재가 발생한 경우 수신기와 공장간 소모된 전류는 400mA일 때 전압강하를 구하여라. 전선의 직경은 1.5mm을 사용한다.

문제	해설
	※ 전압강하 e [V], 거리 L [m], 전류 I [A], 전선의 단면적 A [㎟] ※ 전선의 굵기 = π × (반지름)² = π × (1.5 ÷ 2)² = 1.767 [mm2]

07번 –  펌프의 전동기 모터 소요동력 구하기

효율은 65%, 전달계수 1.1, 토출량 2400LPM, 양정이 100m인 스프링클러설비용 펌프의 전동기 모터 소요동력을 계산하여라.

문제	해설
	※ 전동기 소요동력 P [kW], 전달계수 K, 토출량 Q [m3/s], 양정 H [m], 효율 η ※ 토출량 2400[LPM] = 2400 ÷ (60×1000) = 0.04 [m3/s]

08번 – 감시제어반과 동력제어반을 구분하여 설치하지 않는 경우

스프링클러설비에는 제어반을 설치하되, 감시제어반과 동력제어반으로 구분하여 설치해야 한다. 다만, 다음의 어느 하나에 해당하는 경우에는 감시제어반과 동력제어반으로 구분하여 설치하지 않을 수 있다. 아래 빈칸을 채워라.

문제	해설
1. 다음 어느 하나에 해당하지 않는 특정소방대상물 ① 지하층을 제외한 층수가 (     )층 이상으로서 연면적이 (     ) 이상인 것 ② ①에 해당하지 않는 특정소방대상물로서 지하층의 바닥면적 합계가 (     ) 이상인 것	1. ① 지하층을 제외한 층수가 (7)층 이상으로서 연면적이 (2000m2) 이상인 것 ② ①에 해당하지 않는 특정소방대상물로서 지하층의 바닥면적 합계가 (3000m2) 이상인 것
2. (     )에 따른 가압송수장치를 사용하는 경우	2. 내연기관
3. (     )에 따른 가압송수장치를 사용하는 경우	3. 고가수조
4. (     )에 따른 가압송수장치를 사용하는 경우	4. 가압수조

09번 – 옥내소화전설비 가닥수

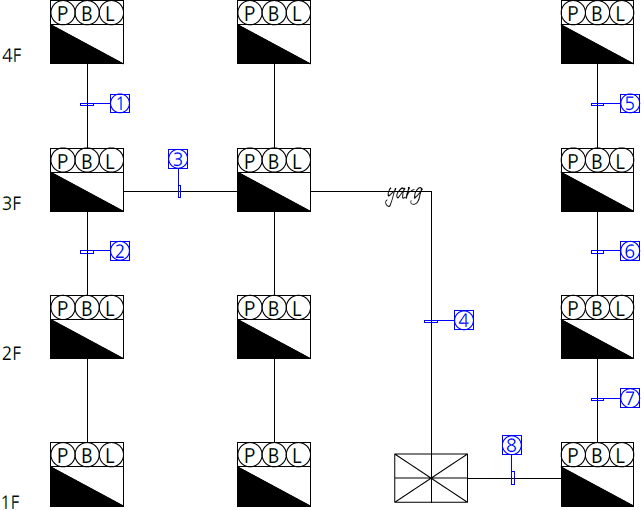

기동용 수압개폐장치를 사용하는 자동기동방식의 옥내소화전설비와 P형 1급 발신기세트를 설치한 계통도를 참고하여 다음 물음에 답하여라.

문제	해설
1. ① ~ ⑧의 전선 가닥수를 구하여라. ①  ②  ③  ④  ⑤  ⑥ ⑦ ⑧	1. ① 8가닥 : 회로, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ② 9가닥 : 회로2, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ③ 11가닥 : 회로4, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ④ 16가닥 : 회로8, 회로공통2, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ⑤ 8가닥 : 회로, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ⑥ 9가닥 : 회로2, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ⑦ 10가닥 : 회로3, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ⑧ 11가닥 : 회로4, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2
2. 감지기회로의 도통시험을 위한 종단저항의 설치기준 3가지를 써라. ①  ②  ③	2. ① 점검 및 관리가 쉬운 장소에 설치할 것 ② 감지기회로의 끝부분에 설치할 것 ③ 전용함을 설치하는 경우 그 설치 높이는 바닥으로부터 1.5m이내에 설치할 것 ④ 종단감지기에 설치하는 경우 구별이 쉽도록 해당 감지기의 기판 및 감지기 외부 등에 별도의 표시를 할 것
3. 감지기회로의 전로저항은 몇 [Ω]이하이어야 하는가 ?	3. 50[Ω] 이하
4. 수신기의 각 회로별 종단에 설치되는 감지기에 접속되는 배선의 전압은 감지기 정격전압의 몇 [%]이상이어야 하는가?	4. 80[%] 이상

---
