소방설비기사(전기) 실기 2022년 4회 기출문제풀이 (10~18번)

문제 바로가기

---

▽ ▼ 2022년 4회 기출문제풀이 1~9번 보러가기 ▼ ▽

소방설비기사(전기) 실기 2022년 4회 기출문제풀이 (1~9번)

---

10번 – 무반사 종단저항의 설치목적

무선통신보조설비에 사용되는 무반사 종단저항의 설치목적을 써라.

문제	해설
	전송로로 전송되는 전자파가 종단에서 반사되어 송신부로 돌아오는 전자파의 반사가 교신을 방해하는 것을 방지하기 위해서 설치한다.

11번 – 비상방송설비의 음향장치의 설치기준

비상방송설비의 음향장치의 설치기준에 관하여 다음 각 물음에 답하여라.

문제	해설
1. 우선경보방식의 적용 대상에 대하여 써라.	1. 11층 이상(공동주택의 경우 16층 이상)의 특정소방대상물
2. 우선경보방식에서 발화층에 대한 경보층을 써라. ① 지상 2층 발화 시 : ② 지상 1층 발화 시 : ③ 지하층 발화 시 :	2. ① 지상2~6층 ※ 지상 2층 이상의 층에서 발화시 : 발화층 및 그 직상 4개층 ② 지상1~5층, 지하층 ※ 지상 1층에서 발화시 : 발화층, 그 직상 4개층 및 지하층 ③ 지하층, 지상1층 ※ 지하층에서 발화시 : 발화층, 그 직상 4개층 및 기타의 지하층

12번 – 배선도의 그림기호

조건을 참고하여 배선도를 그림기호로 나타내어라.

<조건> * 배선은 천장은폐배선이다. * 전선의 가닥수는 4가닥이며 굵기는 1.5㎜2이다. * 전선의 종류는 450/750V 저독성 난연 가교폴리올레핀 절연전선이다. * 전선관은 후강전선관이며 굵기는 22mm이다.

문제	해설

13번 – 역률개선용 전력용 콘덴서 용량 구하기

3상 380V, 30kW의 스프링클러펌프용 유도전동기의 역률이 60%일 때 역률을 90%로 개선할 수 있는 전력용 콘덴서의 용량을 구하여라.

문제	해설
	※ 전력용 콘덴서 용량 Qc [kVA], 전동기 용량 P[㎾], 개선전 역률 COSθ1, 개선후 역률 COSθ2

14번 – 경계구역, 감지기

지하 1층에서 지상 5층까지 각 층의 평면이 동일하고 각 층의 높이가 4m인 학원건물에 자동화재탐지설비를 설치할 때 다음 물음에 답하여라.

문제	해설
1. 하나의 층에 대한 자동화재탐지설비의 수평 경계구역수를 구하여라.	1. 2 경계구역 : (59 × 21) - (3×5 + 3×3)×2 = 1191 m2 → 1191 ÷ 600 = 1.985 → 2 경계구역 ※ 경계구역 수    - 하나의 경계구역의 면적은 600m2 이하, 한 변의 길이는 50m 이하로 할 것.    - 계단실, 엘리베이터 권상기실은 별도로 구획한다.
2. 본 소방대상물 자동화재탐지설비의 수평 및 수직 경계구역수를 구하여라. ① 수평경계구역 : ② 수직경계구역 :	2. ① 12 경계구역 : 2 경계구역 × 6개층 = 12 ② 4 경계구역 : 계단실 4m × 6개증 ÷ 45 = 0.53으로 각 1개 총 2 경계구역 + 엘리베이터 권상기실 2개 = 4 ※ 계단실 하나의 경계구역의 높이는 45m 이하, 엘리베이터 승강로(권상기실이 있으면 권상기실)은 별도의 경계구역으로 한다.
3. 본 건물에 설치해야 하는 수신기의 형별을 써라.	3. Ρ형 수신기
4. 계단감지기는 각각 몇 층에 설치해야 하는지 써라.	4. 지상5층, 지상 2층
5. 엘리베이터 권상기실 상부에 설치해야 하는 감지기의 종류를 써라.	5. 연기감지기 2종

15번 – 지하구의 자동화재탐지설비

총 길이가 2800m인 지하구에 자동화재탐지설비를 설치할 때 다음 물음에 답하여라.

문제	해설
1. 지하구에 설치하는 감지기는 먼지, 습기 등의 영향을 받지 않고 (     ) (1m 단위)과 온도를 확인할 수 있는 것을 설치할 것	1. 지하구에 설치하는 감지기는 먼지, 습기 등의 영향을 받지 않고 (발화지점) (1m 단위)과 온도를 확인할 수 있는 것을 설치할 것
2. 지하구에 설치할 수 있는 감지기의 종류 3가지를 써라. ①  ②  ③	2. ※ 지하층, 무창층 등으로서 환기가 잘 되지 아니하거나 실내면적 40m2 미만인 장소, 감지기의 부착면과 실내바닥과의 거리가 2.3m 이하인 곳으로서 일시적으로 발생한 열, 연기 또는 먼지 등으로 인하여 화재신호를 발신할 우려가 있는 장소에 적응성 있는 감지기 ① 불꽃감지기 ② 분포형 감지기 ③ 복합형 감지기 ④ 정온식 감지선형 감지기 ⑤ 광전식 분리형 감지기 ⑥ 아날로그 방식의 감지기 ⑦ 다신호 방식의 감지기 ⑧ 축적 방식의 감지기

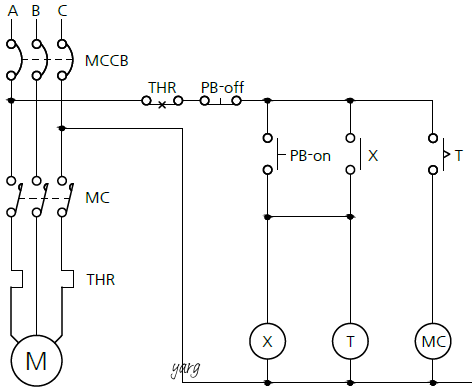

16번 – 전동기 운전 회로

PB-on 스위치를 누른 후 일정시간이 지나면 전동기 M이 운전되는 회로에서 사용된 타이머 T는 입력신호가 소멸되었을 경우 열려서 이탈되는 형식인데 한시접점이 동작함과 동시에 복귀되는 형식의 것을 사용할 경우 이 회로는 어떻게 수정되어야 하는지 회로를 수정하여라.

문제					해설

17번 – 할론소화설비 결선도

할론소화설비의 수동조작함에서 할론제어반까지의 결선도와 주어진 조건을 참고하여 다음 물음에 답하여라.

<조건> * 전선의 가닥수는 최소 가닥수로 한다. * 복구스위치 및 도어스위치는 없는 것으로 한다. * 감지기공통선은 전원공통선으로 사용한다.

문제	해설
1. 해당되는 전선의 용도에 대한 명칭을 써라. ① ② ③ ④ ⑤ ⑥ ⑦ ⑧	1. ① 전원(-) ② 전원(+) ③ 방출표시등 ④ 방출지연스위치 ⑤ 기동스위치 ⑥ 사이렌 ⑦ 감지기A ⑧ 감지기B
2. 도면에서 PS에 사용되는 배선의 굵기[㎜2]를 써라.	2. 2.5mm2

18번 – 자동화재탐지설비

그림처럼 구획된 철근 콘크리트 건물의 공장에 다음의 자동화재탐지설비의 감지기를 설치하고자 할 때 다음 물음에 답하여라.

문제	해설
1. 아래 조건에 따라 필요한 감지기의 개수를 구하여라. ① A실 / 설치높이 3.5m / 연기감지기 2종 :  ② B실 / 설치높이 3.5m / 연기감지기 2종 : ③ C실 / 설치높이 4.5m / 연기감지기 2종 :  ④ D실 / 설치높이 3.8m / 정온식 스포트형 감지기 1종 :  ⑤ E실 / 설치높이 3.8m / 차동식 스포트형 감지기 2종 :	1. ① 2개 : (22 × 10) ÷ 150 = 1.467 ② 4개 : (20 × 30) ÷ 150 = 4 ③ 8개 : (18 × 30) ÷ 75 = 7.2 ④ 3개 : (18 × 10) ÷ 60 = 3 ⑤ 6개 : (35 × 12) ÷ 70 = 6 ※
2. 도면에 감지기를 배치하여라.	2.
