01번 – 농형유도전동기의 극수, 정격출력 구하기

* 극수변환식 3상 농형 유도전동기 * 고속측은 4극 * 정격출력 90kW * 저속측 1/3속도 * 슬립 및 정격토크는 저속측과 고속측이 같다. 1. 저속측의 극수? 2. 저속측의 정격출력 [kW]?

답 1. 12극 이므로, 동기속도와 극수는 반비례한다. ⇒ 저속측의 극수 = 4 ÷ (1/3) = 12 극 ※ 동기속도 Ns, 주파수 f, 극수 P 2. 30kW 정격출력은 속도와 비례하므로 저속측 정격출력 = 90 × (1/3) = 30kW

02번 – 20m 이상의 높이에 설치할 수 있는 감지기

거실의 높이가 바닥으로부터 20m 이상인 곳에 설치할 수 있는 감지기의 종류 2가지 ①  ②

답 ① 불꽃감지기 ② 광전식 (분리형, 공기흡입형) 중 아날로그 방식

03번 – 누설동축케이블의 표기 기호의 의미

* 누설동축케이블, 특성임피던스, 사용주파수, 난연성(내열성), 절연체외경, 자기지지, 결합손실표시수 1. 무선통신보조설비의 누설동축케이블에 표기되어있는 기호의 의미 고르기 LCX – FR – SS – 20 D – 14 6 ① LCX ② FR ③ SS ④ 20 ⑤ D ⑥ 14 ⑦ 6

답 ① LCX : 누설동축케이블 ② FR : 난연성(내열성) ③ SS : 자기지지 ④ 20 : 절연체외경 ⑤ D : 특성임피던스 ⑥ 14 : 사용주파수 ⑦ 6 : 결합손실표시수

04번 – 소방시설공사 착공신고 대상

특정소방대상물에 설치된 소방시설등을 구성하는 전부 또는 일부를 개설, 이전 또는 정비하는 소방시설공사의 착공신고 대상 3가지 (단, 고장 또는 파손 등으로 인하여 작동시킬 수 없는 소방시설을 긴급히 교체하거나 보수하여야 하는 경우에는 신고하지 않을 수 있다.) ①  ②  ③

답 ① 수신반 ② 소화펌프 ③ 동력(감시)제어반

05번 – 로크너트, 부싱 소요개수, 전선 가닥수

* 자동화재탐지설비의 평면을 나타낸 도면 * 각 실은 이중천장이 없는 구조 * 전선관 16㎜ 후강스틸전선관 사용 * 콘크리트 내 매입 시공 1. 시공에 소요되는 로크너트와 부싱의 소요개수?  ① 로크너트 :  ② 부싱 :  2. 각 감지기 사이 및 감지기와 발신기세트 사이에 배선되는 전선의 가닥수를 도면에 표시하기

답 1. ① 44개 ※ 로크너트는 전선관을 박스에 고정 및 접속할 때 사용하므로 부싱 소요 수량의 2배로 쉽게 구할 수 있다. ② 22개 ※ 부싱은 배관의 끝부분에서 전선의 인입 및 인출시 사용되므로 전선의 인입 및 인출 개소의 수를 세면 22개소이다. 2.

06번 – 유도등 및 유도표지의 화재안전성능기준에 따른 광원점등방식의 피난유도선 설치기준

① ② ③ ④ ⑤

답 ① 구획된 각 실의 주출입구 및 비상구까지 설치할 것 ② 피난유도표시부는 바닥으로부터 높이 1m 이하 또는 바닥면에 설치할 것 ③ 피난유도표시부는 50cm 이내의 간격으로 설치하되, 실내장식물 등으로 인해 설치가 곤란한 경우 1m 이내의 간격으로 설치할 것 ④ 수신기로부터의 화재신호 및 수동조작에 의하여 광원이 점등되도록 할 것 ⑤ 비상전원이 상시 충전상태를 유지하도록 할 것 ⑥ 바닥에 설치되는 피난유도표시부는 매립하는 방식을 사용할 것 ⑦ 피난유도제어부는 조작 및 관리가 용이하도록 바닥으로부터 0.8m 이상 1.5m 이하의 높이에 설치할 것

07번 – 유도등 및 비상조명등의 화재안전기술기준에서 비상전원을 60분 이상 유효하게 작동시킬 수 있어야 하는 특정소방대상물

①  ②

답 ① 지하층을 제외한 층수가 11층 이상의 층 ② 지하층 또는 무창층으로서 용도가 도매시장, 소매시장, 여객자동차터미널, 지하역사 또는 지하상가

08번 – 자동화재탐지설비 및 시각경보장치의 화재안전기술기준에 따른 감지기의 설치 제외장소

1. 천장 또는 반자의 높이가 (     ) 이상인 장소 (단, 감지기 부착 높이에 따라 적응성 있는 장소는 제외) 2. 헛간 등 외부와 기류가 통하는 장소로서 감지기에 따라 (     )을 유효하게 감지할 수 없는 장소 3. (     )가 체류하고 있는 장소 4. 고온도 및 (     )로서 감지기의 기능이 정지되기 쉽거나 감지기의 유지관리가 어려운 장소 5. 목욕실, 욕조나 샤워시설이 있는 화장실, 기타 이와 유사한 장소 6. 파이프덕트 등 그 밖의 이와 비슷한 것으로서 (     ) 층마다 방화구획된 것이나 수평단면적이 (     ) 이하인 것 7. 먼지, 가루 또는 (      )가 다량으로 체류하는 장소 또는 주방 등 평상시 연기가 발생하는 장소 (연기감지기에 한한다.) 8. 프레스공장, 주조공장 등 (     )로서 감지기의 유지관리가 어려운 장소

답 1. 천장 또는 반자의 높이가 20m 이상인 장소 (단, 감지기 부착 높이에 따라 적응성 있는 장소는 제외) 2. 헛간 등 외부와 기류가 통하는 장소로서 감지기에 따라 화재발생을 유효하게 감지할 수 없는 장소 3. 부식성가스가 체류하고 있는 장소 4. 고온도 및 저온도로서 감지기의 기능이 정지되기 쉽거나 감지기의 유지관리가 어려운 장소 5. 목욕실, 욕조나 샤워시설이 있는 화장실, 기타 이와 유사한 장소 6. 파이프덕트 등 그 밖의 이와 비슷한 것으로서 2개 층마다 방화구획된 것이나 수평단면적이 5m2 이하인 것 7. 먼지, 가루 또는 수증기가 다량으로 체류하는 장소 또는 주방 등 평상시 연기가 발생하는 장소 (연기감지기에 한한다.) 8. 프레스공장, 주조공장 등 화재 발생의 위험이 적은 장소로서 감지기의 유지관리가 어려운 장소

09번 – 이산화탄소 소화설비의 화재안전성능기준에 따른 음향경보장치의 설치기준

1. (     )를 설치한 것은 그 기동장치의 조작과정에서, (     )를 설치한 것은 화재감지기와 연동하여 (     )으로 경보를 발할 수 있을 것 2. 소화약제의 방출개시 후 (     ) 경보를 계속할 수 있을 것

답 1. 수동식 기동장치를 설치한 것은 그 기동장치의 조작과정에서, 자동식 기동장치를 설치한 것은 화재감지기와 연동하여 자동으로 경보를 발할 수 있을 것 2. 소화약제의 방출개시 후 1분 이상 경보를 계속할 수 있을 것

10번 – 무선통신보조설비의 화재안전기술기준

1. 증폭기의 전원의 종류 및 배선 ① 증폭기 전원 :  ② 증폭기 배선 :  2. 주회로 전원의 정상 여부를 표시할 수 있는 것으로 증폭기의 전면에 설치하는 것? ① ② 3. 증폭기의 비상전원 용량은 무선통신보조설비를 유효하게 몇 분 이상 작동시킬 수 있는 것?

답 1. ① 축전지설비, 전기저장장치, 교류전압의 옥내간선 ② 전원까지의 배선은 전용으로 한다. ※ 상용전원은 전기가 정상적으로 공급되는 축전지설비, 전기저장장치 또는 교류전압의 옥내 간선으로 하고 전원까지의 배선은 전용으로 할 것. 2. ① 표시등 ② 전압계 ※ 증폭기의 전면에는 주회로의 전원의 정상 여부를 표시할 수 있는 표시등 및 전압계를 설치할 것. 3. 30분 이상

11번 – 자동화재탐지설비 및 시각경보장치의 화재안전성능기준

1. 감지기 상호간 또는 감지기로부터 수신기에 이르는 감지기회로의 배선의 경우에는 아날로그방식, R형수신기용 등으로 사용되는 것은 (      )의 방해를 받지 않는 것으로 배선하고, 그 외의 일반배선을 사용할 때에는 내화배선 또는 내열배선으로 할 것 2. 감지기 사이의 회로의 배선은 (      )으로 할 것  3. 전원회로의 전로와 대지 사이 및 배선 상호간의 절연저항은 「전기사업법」 제67조에 따른 기술기준이 정하는 바에 의하고, 감지기회로 및 부속회로의 전로와 대지 사이 및 배선 상호간의 절연저항은 1경계구역마다 (      )의 절연저항측정기를 사용하여 측정한 절연저항이 (      ) 이상이 되도록 할 것  4. 자동화재탐지설비의 감지기회로의 전로저항은 (      ) 이하가 되도록 해야 하며, 수신기의 각 회로별 종단에 설치되는 감지기에 접속되는 배선의 전압은 감지기 정격전압의 80% 이상이어야 할 것

답 1. 전자파 2. 송배선식 3. DC 250V / 0.1㏁ 4. 50Ω

12번 – 경보설비

1. 경보설비의 정의 2. 경보설비의 종류 6가지 ① ② ③ ④ ⑤ ⑥

답 1. 화재발생사실을 통보하는 기계, 기구 또는 설비 2. ① 단독경보형감지기 ② 비상경보설비(비상벨설비, 자동식사이렌설비) ③ 자동화재탐지설비 ④ 시각경보기 ⑤ 화재알림설비 ⑥ 자동화재속보설비 ⑦ 통합감시시설 ⑧ 누전경보기 ⑨ 가스누설경보기 ⑩ 비상방송설비

13번 – 교차회로방식의 논리식, 무접접회로, 진리표

이산화탄소소화설비에서 자동식 기동장치의 화재감지기는 교차회로방식으로 설치해야 한다. 감지기 A, B를 교차회로방식으로 구성하는 경우 다음 물음에 답하여라. 1. 불대수의 정리를 이용하여 간단한 논리식을 써라. 2. 무접점회로로 나타내어라. 3. 진리표를 작성하여라.

답 1. X = A·B 2. 3. ※ 교차회로방식 : 하나의 방호구역 내에 2 이상의 감지기를 설치하여 인접한 2 이상의 화재감지기가 화재를 감지하는 경우 소화설비가 작동되는 방식이다.

14번 – 정온식 스포트형 감지기의 열감지방식

① ② ③ ④ ⑤

답 ① 바이메탈의 활곡, 반전을 이용한 방식 ② 금속의 팽창계수차를 이용한 방식 ③ 액체(기체)의 팽창을 이용한 방식 ④ 가용절연물을 이용한 방식 ⑤ 감열반도체소자를 이용한 방식

15번 – 옥내소화전설비 가닥수, 수신기회로, 음향장치

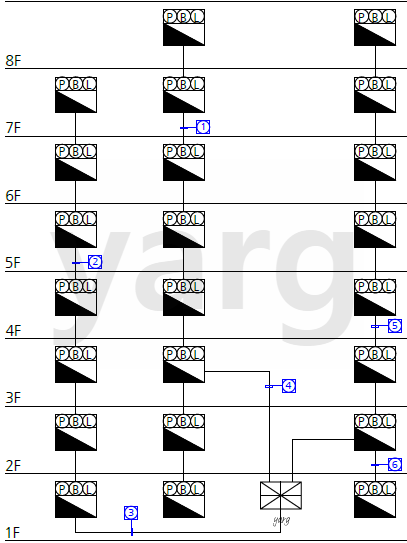

* 옥내소화전함에 발신기세트를 추가한 설비의 도면 * 가압송수장치를 기동용 수압개폐방식으로 사용 * 발신기의 경우 화재가 발생하여 단락되었을 경우 경보에 지장을 주지 않을 유효한 조치를 하였다. * 전화선은 제외 1. ①~⑥의 전선 가닥수 ① ② ③ ④ ⑤ ⑥ 2. 설치된 수신기는 몇 회로용? 3. 음향장치의 기준에 따른 구조 및 성능 ① 정격전압의 몇 % 전압에서 음향을 발할 수 있는 것? ② 음향의 크기는 부착된 음향장치의 중심으로부터 1m 떨어진 위치에서 몇 dB 이상이 되는 것?

답 1. ① 9가닥 : 회로2, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ② 10가닥 : 회로3, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ③ 14가닥 : 회로7, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ④ 16가닥 : 회로8, 회로공통2, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ⑤ 12가닥 : 회로5, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 ⑥ 8가닥 : 회로1, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답, 기동확인표시등2 2. 25 회로용  ; 총 23회로로 수신기는 5단위 3.  ① 80% ② 90dB 이상

16번 – 무선통신보조설비 중 중계기의 회로의 저항

1. 최대전력을 부하저항에 걸리게 하기 위한 식? 2. 부하저항에 흐르는 최대전력?

답 1. Rs = RL ※ 내부저항 Rs 와 부하저항 RL이 같을 때 부하저항에 최대전력이 걸린다.  2. V²/4RL P = VI = I²R의 식과 Rs=RL의 식을 이용한다. 전류 I = 전압Vs ÷ (Rs+RL)² = Vs ÷ 2RL 이므로, P = I²R = (Vs ÷ 2RL)² × RL = V²/4RL

17번 – Y-△회로의 3상 농형 유도전동기의 시퀀스 회로

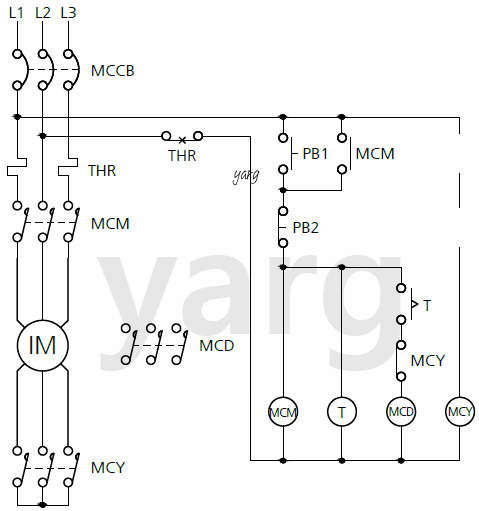

* Y-△회로의 3상 농형 유도전동기의 시퀀스 회로 1.  Y-△회로를 사용하는 이유?  2. 미완성 회로 완성하기 3. 다음 기호의 우리말 명칭

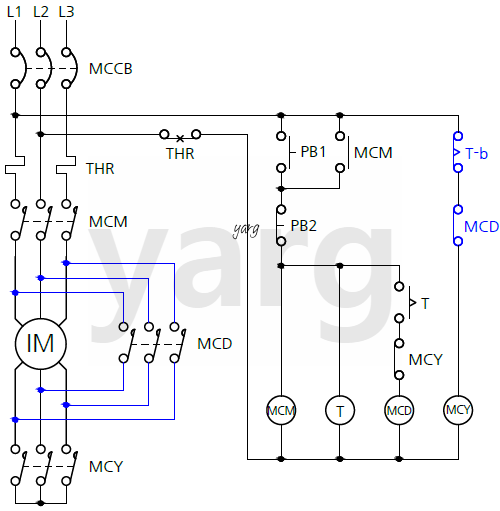

답 1. Y결선의 기동전류는 △결선의 1/3배로, 전동기 기동시 기동전류를 낮추기 위해서 사용한다. 2. 3.

18번 – 감지기 설치 수량 구하기

* 차동식 스포트형 감지기(1종)를 A~D에 설치 * 복도에는 연기감지기(2종)를 설치 * 각 실의 높이는 3.4m * 내화구조 * 복도의 보행거리 50m 1. 차동식 스포트형 감지기 1종을 설치할 경우 각 실별 감지기의 수량? ① A실  ② B실 ③ C실 ④ D실 2. 복도에 연기감지기 2종을 설치할 경우 수량?

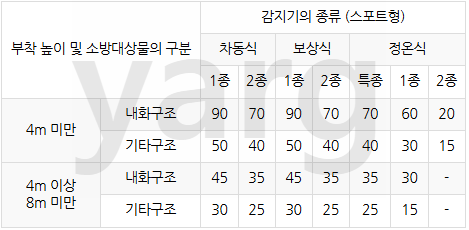

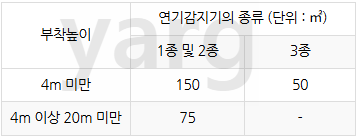

답 1. ① 3개 : (20 × 10) ÷ 90 = 2.22 ② 6개 : (18 × 30) ÷ 90 = 6 ③ 4개 : (10 × 32) ÷ 90 = 3.56 ④ 2개 : (10 × 10) ÷ 90 = 1.11  ※ 2. 2개  : (20+2+30) ÷ 30 = 1.733 ※ 연기감지기는 복도 및 통로에 있어서는 보행거리 30m(3종에 있어서는 20m)마다, 계단 및 경사로에 있어서는 수직거리 15m(3종에 있어서는 10m마다) 1개 이상으로 할 것 ※ 연기감지기 설치 기준

---
