소방설비기사(전기) 실기 2023년 2회 기출문제풀이 (10~18번)



문제 바로가기

---

▽ ▼ 2023년 2회 기출문제풀이 1~9번 보러가기 ▼ ▽

소방설비기사(전기) 실기 2023년 2회 기출문제풀이 (1~9번)

---

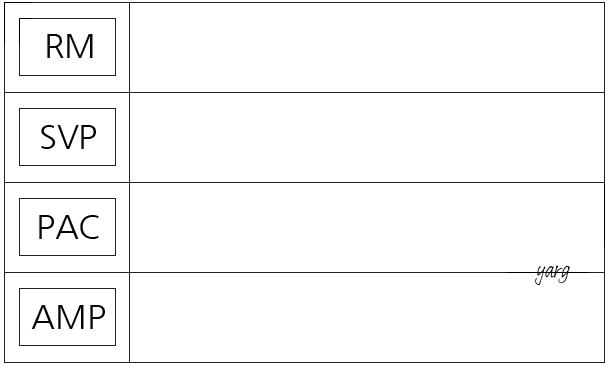

10번 – 소방시설 그림기호의 명칭

소방시설 그림기호의 명칭을 써라.

문제	해설

11번 – 전선의 단면적 구하기

단상 2선식의 전원공급방식의 220V, 2.2kW인 분전반이 있다. 60m 떨어진 거리에 전기히터를 설치하려고 할 때, 전압강하를 1% 이내로 하려면 전선의 최소단면적[mm2]은 얼마 이상으로 하여야 하는지 구하여라.

문제	해설
	※ 전압강하 e [V], 거리 L [m], 전류 I [A], 전선의 단면적 A [mm2] ※ 전류 I = 전력 ÷ 전압 = 2200 ÷ 220 = 10 [A] ※ 전압강하 e = 220 × 0.01 = 2.2 [V]

12번 – 금속관 공사 부속품

금속관 공사에 사용되는 부속품에 대한 설명을 보고 해당하는 부속품의 명칭을 써라.

기능	명칭
1. 전선의 절연피복을 보호하기 위해 박스 내 금속관의 끝에 취부하여 사용하는 부품	1. 부싱
2. 관이 고정되어 있지 않을 때 금속관 상호간을 접속하는 데 사용하는 부품	2. 커플링
3. 매입된 금속관을 직각으로 굽히는 곳에 사용하는 부품	3. 노멀밴드
4. 노출된 금속관 상호간을 연결하거나 직각으로 연결하는데 사용하는 부품	4. 유니버셜 엘보

13번 – 프리액션 스프링클러설비 배선수, 배선용도

자동화재탐지설비와 프리액션 스프링클러설비의 계통도와 조건을 참고하여 ①~⑧까지의 배선수와 배선의 용도를 쓰시오.

<조건> * 감지기 공통선과 전원 공통선은 분리해서 사용한다. * 발신기의 경우 화재가 발생하여 단락되었을 경우 경보에 지장을 주지 않을 유효한 조치를 하였다고 본다. * 수신기와 SVP 사이에는 전화선은 없다고 가정한다. * 프리액션밸브용 압력스위치, 탬퍼스위치 및 솔레노이드밸브용 공통선은 1가닥을 사용한다.

문제	해설
①	① 2가닥 : 회로, 회로공통
②	② 4가닥 : (회로, 회로공통) × 2
③	③ 6가닥 : 회로, 회로공통, 경종, 표시등, 공통(경종,표시등), 응답
④	④ 4가닥 : 회로2, 회로공통2
⑤	⑤ 8가닥 : (회로2, 회로공통2) × 2
⑥	⑥ 2가닥 : 사이렌, 공통
⑦	⑦ 4가닥 : 압력스위치, 탬퍼스위치, 솔레노이드밸브, 공통
⑧	⑧ 9가닥 : 전원(+),(-), 감지기 A,B, 감지기공통, 사이렌, 압력스위치, 탬퍼스위치, 솔레노이드밸브

14번 – 무선통신보조설비의 화재안전성능기준 용어의 정의

무선통신보조설비의 화재안전성능기준에 명시된 용어의 정의를 설명하여라.

문제	해설
1. 분배기	1. 신호의 전송로가 분기되는 장소에 설치하는 것으로 임피던스 매칭과 신호의 균등 분배를 위해 사용하는 장치이다.
2. 분파기	2. 서로 다른 주파수의 합성된 신호를 분리하기 위해서 사용하는 장치이다.
3. 혼합기	3. 2 이상의 입력신호를 원하는 비율로 조합한 출력이 발생하도록 하는 장치이다.

15번 – 시퀀스 제어 회로 완성하기

상용전원 정전시 예비전원으로 절환되고 상용전원 복구시 자동으로 예비전원에서 상용전원으로 절환되는 시퀀스제어회로의 미완성도면을 동작조건에 적합하도록 시퀀스제어도를 완성하여라.

<동작조건> * MCCB를 투입한 후 PB1을 누르면 MC1이 여자되고 주접점 MC-1이 닫히고 상용전원에 의해 전동기 M이 회전하고 표시등 RL이 점등된다. 또한 보조접점 MC1-a가 폐로되어 자기유지회로가 구성되고 MC1-b가 개로되어 MC2가 작동하지 않는다. * 상용전원으로 운전 중 PB3을 누르면 MC1이 소자되어 전동기는 정지하고 상용전원 운전표시등 RL은 소등된다. * 상용전원의 정전시 PB2를 누르면 MC2가 여자되고 주접점 MC-2가 닫혀 예비전원에 의해 전동기 M이 회전하고 표시등 GL이 점등된다. 또한 보조접점 MC2-a가 폐로되어 자기유지회로가 구성되고 MC2-b가 개로되어 MC1이 작동하지 않는다. * 예비전원으로 운전 중 PB4를 누르면 MC2가 소자되어 전동기는 정지하고 예비전원 운전표시등 GL은 소등된다.

문제	해설

16번 – 연축전지

비상전원으로 연축전지설비를 설치하려고 한다. 연축전지의 정격용량이 200Ah이고, 비상용 조명부하가 6kW, 사용전압은 100V일 때 다음 물음에 답하여라.

문제					해설
1. 축전지의 설치에 필요한 연축전지에 1개의 여유를 둔다고 하였을 때, 셀의 개수[cell]는?					1. 51 [cell] ; 100 ÷ 2 + 1 = 51 [cell] ※ 연축전지의 공칭전압 : 2[V/cell]
2. 납축전지를 방전상태로 오랫동안 방치하거나, 충전시 전해액에 불순물이 혼입되었을 때 음극판에 발생하는 현상은 무엇인가?					2. 설페이션 현상
3. 2.의 음극에 발생되는 가스의 명칭은 무엇인가?					3. 수소가스

17번 – 경계구역 결선도

다음 그림은 P형 1급 수신기의 1개의 경계구역에 대한 결선도이다. ①~⑤에 알맞은 것을 적으시오.

문제	해설
	① 경종 ② 공통 (경종, 표시등) ③ 표시등 ④ 공통 (감지기) ⑤ 감지기 ⑥ 응답

18번 – 논리회로, 논리식, 시퀀스회로

아래 논리회로를 보고 각 물음에 답하여라.

문제	해설
1. 논리식으로 가장 간단히 표현하여라.	1.
2. 1.의 논리식으로 접점이 가장 적은 유접점 시퀀스 회로를 그려라.	2.
3. 1.의 논리식으로 무접점 논리회로를 그려라.	3.
