소방설비기사(전기) 실기 2023년 2회 기출문제풀이 (1~9번)



문제 바로가기

---

01번 – 감지기 설치 수량, 경계구역수

내화구조인 건물에 차동식 스포트형 2종 감지기를 설치할 때 다음 물음에 답하여라. 감지기가 부착되어 있는 천장의 높이는 3.8m이다.

문제	해설

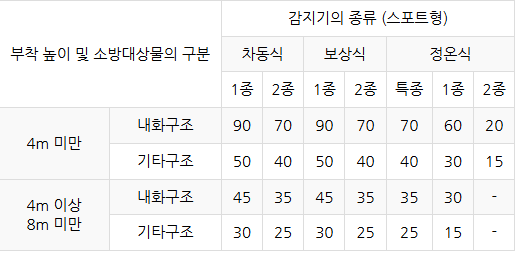

1.  각 실에 필요한 감지기의 수량을 산출하여라. ① A실 ② B실 ③ C실 ④ D실 ⑤ E실	1. ① 1개 ; (7 × 10) ÷ 70 = 1 ② 3개 ; (16 × 10) ÷ 70 = 2.286 ③ 5개 ; (15 × 20) ÷ 70 = 4.268 ④ 3개 ; (15 × 10) ÷ 70 = 2.143 ⑤ 4개 ; (8 × 30) ÷ 70 = 3.429 ※
2. 실 전체의 경계구역수를 산정하여라.	2. 2 경계구역 ; (16+7) × (10+20+10) ÷ 600 = 1.533 ※ 하나의 경계구역의 면적은 600m2 이하, 한 변의 길이는 50m 이하로 하여야 한다.

02번 – 자동화재탐지설비 경계구역

자동화재탐지설비의 경계구역의 수를 구하여라.

문제	해설
1.	1. 4 경계구역 : 60 × 40 ÷ 600 = 4
2.	2. 1 경계구역 ; (20×10 + 40×10) ÷ 600 = 1
	※ 하나의 경계구역의 면적은 600m2 이하, 한 변의 길이는 50m 이하로 하여야 한다.

03번 – 소화설비별 비상전원의 종류

소화설비별로 사용할 수 있는 비상전원의 종류를 나타낸 표에서 각 소화설비별로 설치하여야 하는 비상전원을 찾아 빈칸에 ○ 표시하여라.

문제	해설

04번 – 자동화재탐지설비 설치 연면적

소방시설 설치 및 관리에 관한 법률 시행령 별표의 내용 중 일부이다. 자동화재탐지설비를 설치하여야 하는 특정소방대상물 중 모든 층에 자동화재탐지설비를 설치한다고 하였을 때, 해당 연면족을 작성하여라. 연면적이 포함되지 않는 시설이 있다면 해당 없음 또는 전부 해당이라고 적어라.

설치장소	연면적 [㎡]
장례시설	600m2
묘지관련시설	2000m2
근린생활시설(단, 목욕장은 제외한다.)	600m2
노유자 생활시설	전부 해당
노유자시설(단, 노유자 생활시설은 제외한다.)	400m2

05번 – 감지기회로 배선

감지기회로의 배선에 대하여 다음 물음에 답하여라.

문제	해설
1. 송배전식에 대하여 설명하시오.	1. 회로의 도통시험을 용이하게 하기 위해서 배선의 도중에서 분기하지 않는 방식이다.
2. 교차회로의 방식에 대하여 설명하시오.	2. 하나의 방호구역 내에 둘 이상의 화재감지기회로를 설치하고 인접한 둘 이상의 화재감지기에 화재가 감지되는 때에 소화설비가 작동할 수 있도록 한 방식이다.
3. 교차회로방식의 적용설비 중 3가지를 써라. ①  ②  ③	3. ① 할론소화설비 ② 일제살수식 스프링클러설비 ③ 준비작동식 스프링클러설비 ④ 이산화탄소 소화설비 ⑤ 분말소화설비 ⑥ 할로겐화합물 및 불활성기체 소화설비

06번 – 제연설비 설치장소

제연설비의 화재안전성능기준 중 제연설비의 설치장소에 관하여 다음 빈칸을 채워라.

문제	해설
1. 하나의 제연구역의 면적은 (      )m2 이내로 할 것	1. 하나의 제연구역의 면적은 (1000m2) 이내로 할 것
2. 통로상의 제연구역은 보행중심선의 길이가 (      )m를 초과하지 않을 것	2. 통로상의 제연구역은 보행중심선의 길이가 (60m)를 초과하지 않을 것
3. 하나의 제연구역은 직경 (      )m 원내에 들어갈 수 있을 것	3. 하나의 제연구역은 직경 (60m) 원내에 들어갈 수 있을 것
4. 하나의 제연구역은 (      ) 이상의 층에 미치지 않도록 할 것. 다만, 층의 구분이 불분명한 부분은 그 부분을 다른 부분과 별도로 제연구획 해야 한다.	4. 하나의 제연구역은 (2) 이상의 층에 미치지 않도록 할 것.  다만, 층의 구분이 불분명한 부분은 그 부분을 다른 부분과 별도로 제연구획 해야 한다.
5. 제연구역의 구획은 보⋅제연경계벽 및 벽(화재 시 자동으로 구획되는 가동벽⋅방화셔터⋅방화문을 포함한다.)으로 하되, 다음 기준에 적합해야 한다.    ㉠ 재질은 (      ), (      ) 또는 제연경계벽으로 성능을 인정받은 것으로서 화재 시 쉽게 변형⋅파괴되지 아니하고  연기가 누설되지 않는 기밀성 있는 재료로 할 것     ㉡ 제연경계는 제연경계의 폭이 (      )m 이상이고, 수직거리는 (      )m 이내일 것	5. 제연구역의 구획은 보⋅제연경계벽 및 벽(화재 시 자동으로 구획되는 가동벽⋅방화셔터⋅방화문을 포함한다.)으로 하되, 다음 기준에 적합해야 한다.    ㉠ 재질은 (내화성능), (불연재료) 또는 제연경계벽으로 성능을 인정받은 것으로서 화재 시 쉽게 변형⋅파괴되지 아니하고 연기가 누설되지 않는 기밀성 있는 재료로 할 것    ㉡ 제연경계는 제연경계의 폭이 (0.6m) 이상이고, 수직거리는 (2m) 이내일 것

07번 – 광원점등방식의 피난유도선 설치기준

피난유도선의 종류 중 광원점등방식의 피난유도선의 설치기준을 3가지 써라.

문제	해설
①  ②  ③	① 구획된 각 실로부터 주출입구 또는 비상구까지 설치할 것 ② 피난유도표시부는 바닥으로부터 높이 1m 이하 또는 바닥면에 설치할 것 ③ 피난유도표시부는 50cm 이내의 간격으로 연속되도록 설치하되, 실내장식물 등으로 인해 설치가 곤란한 경우 1m이내로 설치할 것 ④ 수신기로부터 화재신호 및 수동조작에 의해 광원이 점등되도록 설치할 것 ⑤ 비상전원이 상시 충전상태를 유지하도록 할 것 ⑥ 바닥에 설치되는 피난유도표시부는 매립하여 설치할 것 ⑦ 피난유도제어부는 조작 및 관리가 용이하도록 바닥으로부터 0.8m 이상 1.5m 이하의 높이에 설치할 것

08번 – 종단저항값, 감지기 작동시 흐르는 전류 구하기

P형 수신기와 감지기가 연결된 선로에서 선로저항이 50Ω이고, 릴레이저항이 1000Ω, 회로의 전압이 DC 24V이고 감시전류가 2mA인 경우 종단저항값[Ω]과 감지기가 작동할 때 흐르는 전류는 몇 mA인가?

문제	해설
1. 종단저항값	1. 10950 [Ω] 종단저항 = 감시저항 - 선로저항 - 릴레이저항 = (24[V]÷0.002[A]) - 50 - 1000 = 10950 [Ω]
2. 감지기 작동시 흐르는 전류	2. 22.857 [mA] 감지기 작동시 전류 = 전압 ÷ 저항 = 전압 ÷ (선로저항+릴레이저항) = 24[V] ÷ (50 + 1000) = 0.22857 [A] = 22.857 [mA]

09번 – 연기감지기 설치기준

자동화재탐지설비 및 시각경보장치의 화재안전성능기준에 관하여 다음 빈칸을 채워라.

문제	해설
1. 감지기의 부착높이에 따라 다음 표에 따른 바닥면적마다 1개 이상으로 할 것	1.
2. 감지기는 복도 및 통로에 있어서는 보행거리 (      )m(3종에 있어서는 (      )m)마다, 계단 및 경사로에 있어서는 수직거리 (      )m(3종에 있어서는 (      )m)마다 1개 이상으로 할 것	2. 감지기는 복도 및 통로에 있어서는 보행거리 (30m)(3종에 있어서는 (20m))마다, 계단 및 경사로에 있어서는 수직거리 (15m)(3종에 있어서는 (10m))마다 1개 이상으로 할 것
3. 감지기는 벽 또는 보로부터 (      )m 이상 떨어진 곳에 설치할 것	3. 감지기는 벽 또는 보로부터 (0.6m) 이상 떨어진 곳에 설치할 것

---
